在前天我們中關村在線網絡設備頻道向大家介紹了一款H3C MSR 30-16路由器，此款路由器適用于企業用戶，MSR 30-16路由器采用模塊化結構，提供了多種可選配的SIC（Smart Interface Card）接口卡和MIM(Multi-funtional InterfaceModule)接口卡，并且可提供交流、POE兩種供電機型。想必各位網友對 MSR 30-16的硬件上大致有個了解了，今天我們一起來看一下它的WEB配置界面信息，這部分可以為網絡管理員提供不少的方便。

由于此款路由器是采用模塊化設計的，而且此次送測的MSR 30-16還帶有OCE模塊（即時通信），因此除了路由器自身的WEB配置界面還有OCE模塊的WEB配置界面。因此本次筆者將會介紹兩種界面。

30-16路由器WEB配置界面H3C MSR

企業級和消費級的產品無論在性能上還是用途上，都會有較大的差別，以往的家用級路由器（無線路由器）的WEB配置界面都會有一個出廠時固定的IP地址，但今天這款MSR 30-16卻并不是這樣的，我們需要使用命令行來配置（用console口配置）。

注：我們事先已經將Ethernet0/0的地址調試為：172.16.9.161 、子網掩碼為：225.225.0.0

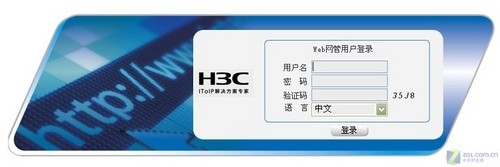

將硬件設施連接好后，在IE地址欄處輸入IP地址：172.16.9.161進入WEB界面窗口，敲擊默認用戶名和密碼回車就會進入調制界面。

路由器配置界面截圖

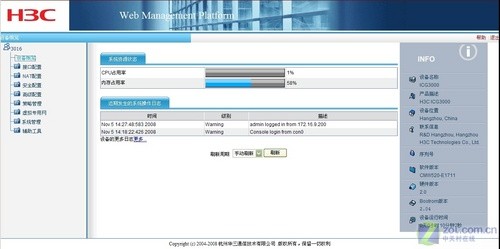

基本配置信息

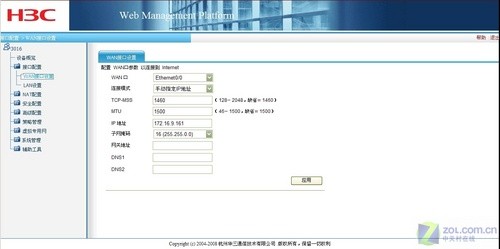

接口配置信息（WAN口）

在上圖中可以看到之前對WAN口進行的設置信息，例如：IP地址、子網掩碼等。
