1 引言

互聯網技術的快速發展對基礎網絡設施提出了更高的要求，IPTV業務、網絡視頻和IP電話等業務要求對網絡帶寬和QoS必須提供保證;P2P業務、泛濫的垃圾郵件也在不停地消耗著帶寬并影響正常業務的QoE指標。為了滿足用戶對日益增長的帶寬和業務的需求。運營商和設備制造商就必須對規模日益擴大的IP承載網絡和日益成熟發展的路由交換技術設備進行嚴格的測試，以保證高容量、高性能和高速率IP承載網的發展需求。

最新路由交換技術發展，使傳統的路由表容量測試、交換轉發能力測試甚至振蕩測試等測試內容已經不能滿足容量大、性能高和功能豐富路由交換設備的測試要求。比如：

OSPF+LDP等協議的融合推動了VPLS技術的發展;

(2)ISIS+RSVP+BGP等協議的融合推動了L3VPN技術的快速應用;

(3)OSPF+LDP+PIM+BGP等協議的融合推動了Multicast VPN技術的發展和廣泛應用;

(4)Ethernet，F(xiàn)R，ATM，PPP，MPLS等多種接入方式，采用不同的加密或封裝形式、數據包分類與過濾和QoS重標記等技術的融合使邊緣路由器(Edge Router)成為“Service Router”。

測試儀表能夠?qū)崿F(xiàn)多種協議融合集成和具有高可擴展性是應對這些的基本前提。技術的融合對測試儀表的可擴展性要求包括多個方面：流量帶寬的產生和分析，接口的速率和數量;并發連接數和連接速率的建立能力，產生路由的條數，建立鄰居關系的數量等等。

據此，IXIA公司將最新的路由交換設備測試技術和方法分享給各位讀者，相應的測試?yán)�都是客�?hù)在實際使用的例子，包括設備制造商，運營商和大的企業用戶等。

2 最新路由交換測試技術

2.1 Multicast VPN(mVPN)測試技術

現有的L3VPN主要能夠傳送單播(Unicast)流量，或者采用Point-to-Point GRE隧道來傳送很小規模的組播(Multicast)流量。IPTV、網絡視頻會議等組播業務的廣泛應用極大地推動了Multicast技術的發展，Multicast VPN就是為解決MPLS VPN不適合傳送Multicast業務而推出的技術。

從技術上來說，mVPN是在L3VPN基礎上擴展而來的，兩者有很多相同的地方，比如都采用相同的路由協議更新各個VRF(MVRF)的路由信息，CE-PE間也采用IGP協議等;但是兩者采用的技術也有很多不同之處(參見表1)。

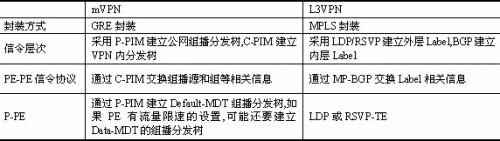

表1 mVPN和L3VPN比較

由于mVPN技術的復雜性，測試mVPN同樣不簡單，測試mVPN的可擴展性對測試儀器廠商來說更是挑戰。為了對此有一個很好的理解，我們以實際例子做一說明。

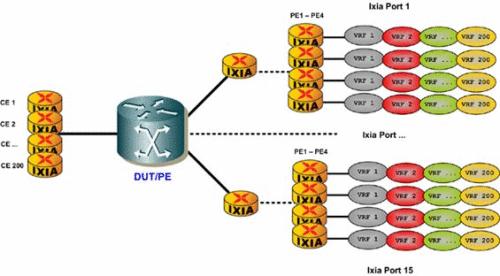

圖1是IXIA在某運營商測試的實例。Customer Edge(CE)和Provider Edge(PE)路由器均由IXIA儀表仿真，每個端口支持多個Multicast VRFs (mVRFs)、多個PEs和多個P路由器的仿真。在實際的測試中，IXIA XMV16板塊的一個端口仿真多達45601個PIM-SM/SSM Neighbors。這么高的性能完全可以滿足任何mVPN可擴展性的測試需要，做為目前惟一能夠提供mVPN可擴展性測試的廠商，IXIA mVPN測試還具有下面的特點：

圖1 某運營商使用IXIA測試mVPN示意圖

仿真的組播源可以在CE側(IXIA仿真的端口)或者在PE側(IXIA仿真的P，PE，CE網絡測端口)。

◆在CE側時，被測設備為連接仿真CE的第一個PE，被測設備需要構建Default MDT并監控每個組播流的流量帶寬，如果需要，還要建立Data MDT并及時將流量從Default MDT轉換到Data MDT上。在這種情況下，被測設備是相關協議控制信令的發起端，IXIA仿真的PE/CE是應答端。

◆在PE側時，IXIA仿真的PE/CE負責建立Data MDT，IXIA端口負責建立相應控制信令和數據流量的轉發路徑。

(2)采用配置向?qū)��?shí)現，配置簡單方便，并且容易擴展。

(3)支持IPv4和IPv6。

(4)支持Default MDT和Data MDT特性。
