網絡帶寬資源有限，但是經常會出現少部分主機高速下載、視頻等應用占用大部分帶寬，從而導致網絡經常出現“上網慢、網絡卡”等現象。IP帶寬控制功能實現對帶寬資源合理分配，有效防止少部分主機占用大多數的資源，為整個網絡帶寬資源的合理利用提供保證。

　　需求分析

　　某用戶需要保證內網臺式機進行游戲、視頻正常應用，其他終端可以正常瀏覽網頁、QQ聊天等基本應用。用戶線路為4M ADSL線路(上行帶寬512Kbps，下行帶寬4096Kbps)。結合用戶需求與總帶寬，分配規則如下：

　　注意：該表僅供參考，分配值以實際為準。該表格中，其他終端共用分配的帶寬。

　　分配原則：保證最小帶寬總和不超過總帶寬。

　　以下為TL-H39RT限制網速的具體設置步驟

　　第一步：制定電腦IP地址

　　1、臺式機手動指定IP地址(本例為192.168.1.10);

　　2、其他的電腦、手機等終端設置為自動獲取IP地址。

　　注意：臺式機在手動指定IP地址時，必須指定IP地址、網關、DNS等參數。

　　第二步：添加寬帶控制規則

　　1、設置線路參數

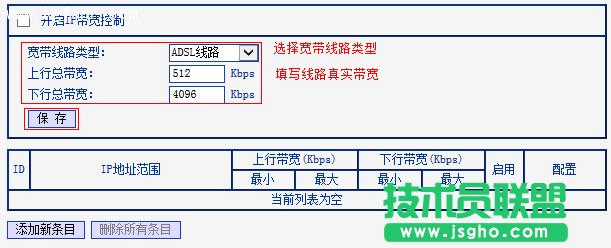

　　在管理界面點擊 IP帶寬控制，選擇寬帶線路類型為 ADSL線路。上行總帶寬填寫512，下行總帶寬填寫4096，點擊 保存。如下圖：

　　2、添加臺式機的規則

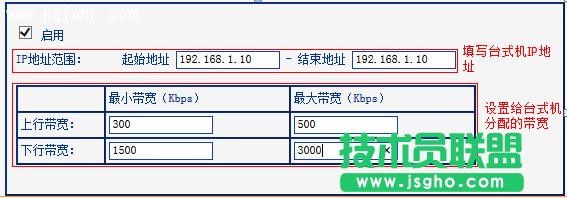

　　點擊 添加新條目，在起始地址和結束地址均填寫 192.168.1.10。

　　上行帶寬最小帶寬為 300，最大帶寬為 500，設置下行帶寬最小為 1500，最大帶寬為 3000，設置完成點擊 保存。

　　3、設置其他終端規則

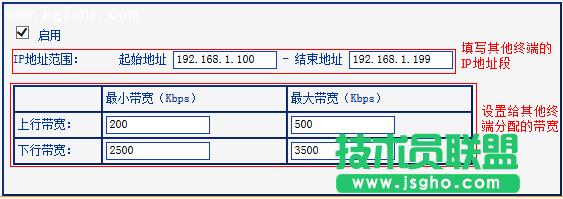

　　點擊 添加新條目。在起始地址和結束地址分別填寫 192.168.1.100 和 192.168.1.199。上行最小帶寬為 200，最大帶寬為 500，設置下行帶寬最小為 2500，最大帶寬為 3500，設置完成點擊 保存。

　　注意：默認的DHCP地址池為192.168.1.100-192.168.1.199。其他終端均會從該地址池中獲得IP地址。

　　4、開啟IP帶寬控制

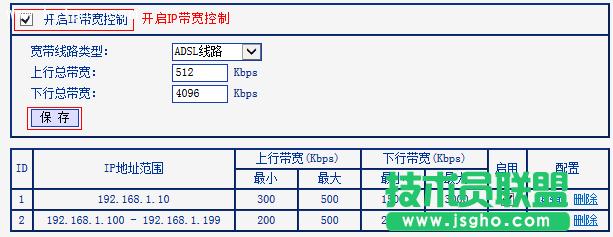

　　勾選 開啟IP帶寬控制，點擊 保存。

　　至此IP帶寬控制設置完成。臺式機可以實現下行最小1500Kbps的帶寬，其他終端共享最小2500Kbps的總帶寬，各類終端可以實現對應的帶寬需求。
