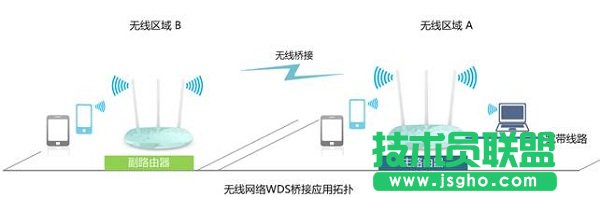

兩個路由器無線連接方式圖解

　　詳細設置：

　　1、路由器A設置

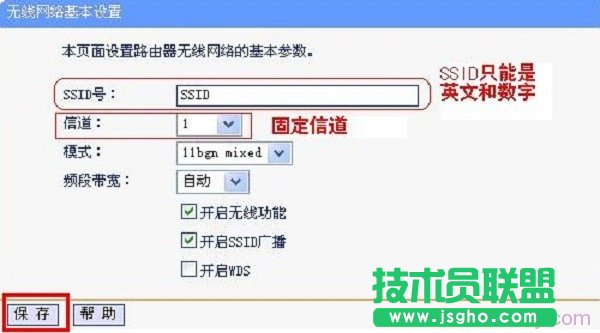

　　(1)、設置“SSID號”和“信道”：在TP-Link無線路由器A的管理界面點擊“無線設置”---->再點擊“基本設置”---->在“SSID號”后面填寫一個名稱，這里填寫SSID(“SSID號”只能夠是數字和英文，不支持中文)，在“信道”后面選擇1---->點擊保存。

　　設置A路由器的WiFi名稱和信道

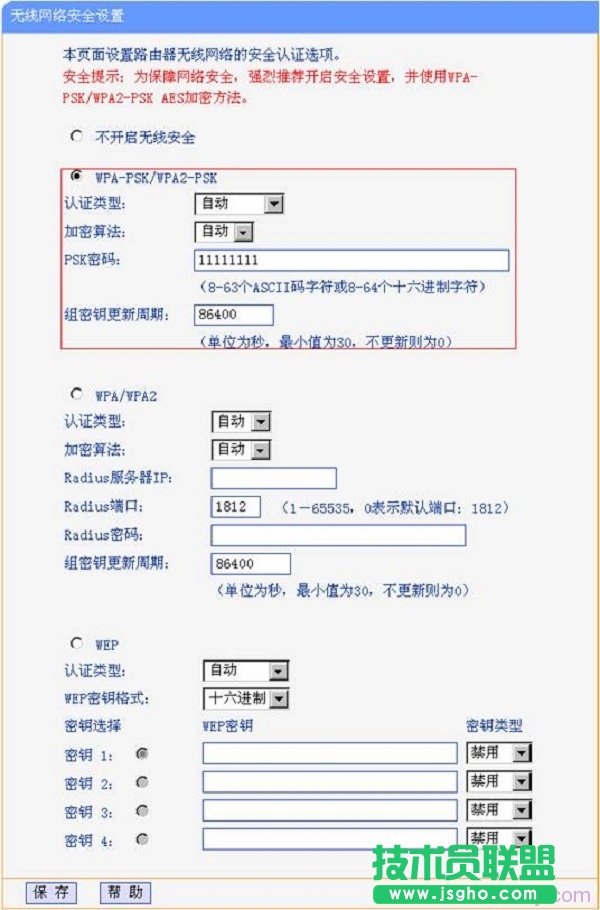

　　(2)、選擇加密方式并設置密鑰：在TP-Link無線路由器的web管理界面點擊“無線設置”---->再點擊“無線安全設置”---->選擇“WPA-PSK/WPA2-PSK”---->再設置“PSK密碼”，這里為了方便演示，設置成11111111---->點擊“保存”。

　　設置A路由器的無線加密方式和無線密碼

　　(3)、記錄好A路由器的SSID、信道和加密設置 信息，在設置B路由器的時候需要用到。

　　溫馨提示：路由器A，指的就是已經可以上網的那一臺無線路由器。

　　2、路由器B設置

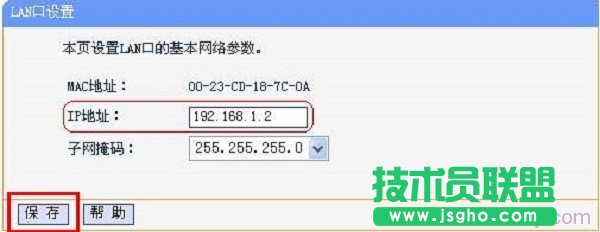

　　(1)、修改LAN口的ip地址：在路由器B的管理界面點擊“網絡參數 ”---->再點擊“LAN口設置 ”---->在“IP地址”后面填寫192.168.1.2---->點擊“保存”，保存后需要重啟路由器，重啟完成后請在瀏覽器中輸入：192.168.1.2重新登錄到設置界面。

　　修改路由器B的LAN口IP地址

　　注意問題 ：這里修改的原則是A、B兩個路由器的IP地址前3段要保持一致 ，最后一段不一樣 。例如，如果A路由器的設置IP是192.168.0.1;那么這里B路由器的LAN口IP就應該修改為：192.168.0.2

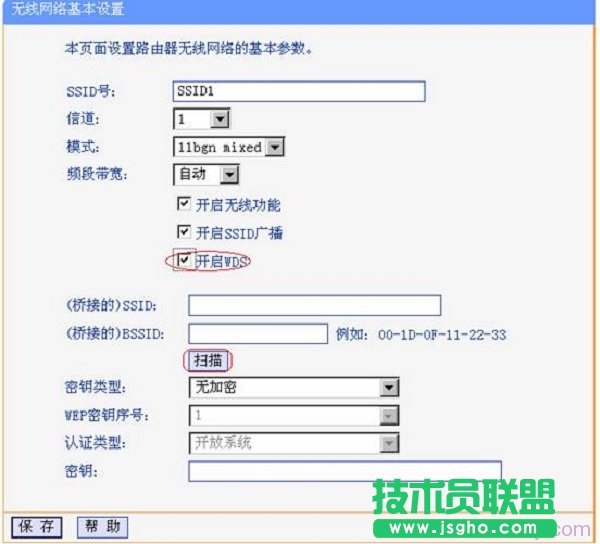

　　(2)、啟用WDS功能：點擊“無線設置”---->再點擊“基本設置”---->設置B路由器的“SSID號”---->“信道”選擇1(和A路由器的信道必須一樣)---->勾選“開啟WDS”---->點擊“掃描”。

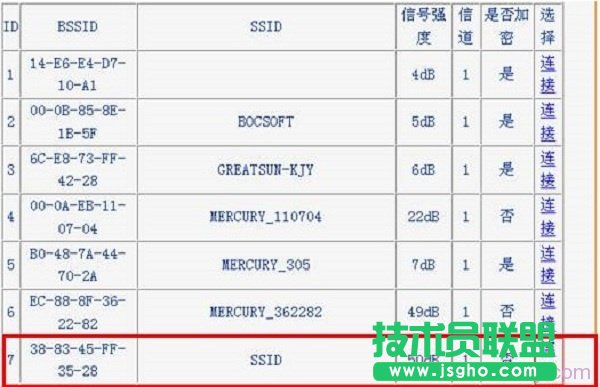

　　B路由器上掃描A的無線信號

　　搜索A路由器的SSID后，點擊“連接”。

　　B路由器無線連接到A路由器

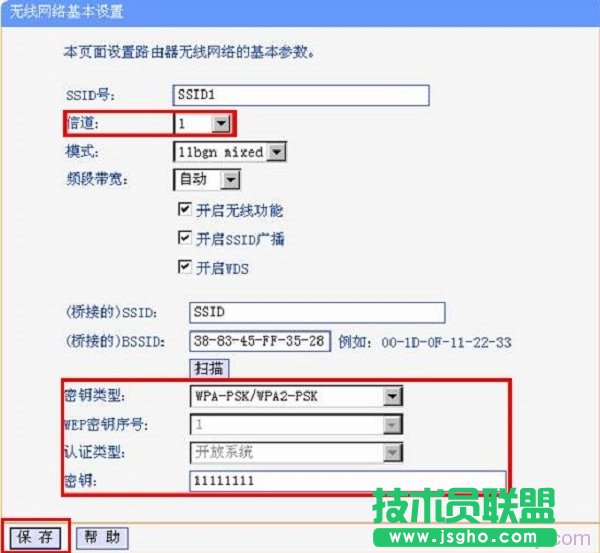

　　同時設置加密信息和A路由器相同，點擊“保存”。如下圖

　　B路由器上選擇與A一直的加密方式和密碼

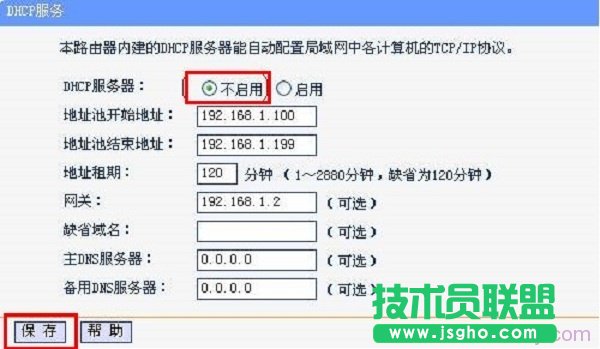

　　(3)、關閉DHCP服務：在B路由器的web管理界面點擊“DHCP服務”---->再點擊“DHCP服務”---->在右邊選擇“不啟用”---->點擊“保存”，然后重啟路由器。

　　關閉B路由器上的DHCP服務器

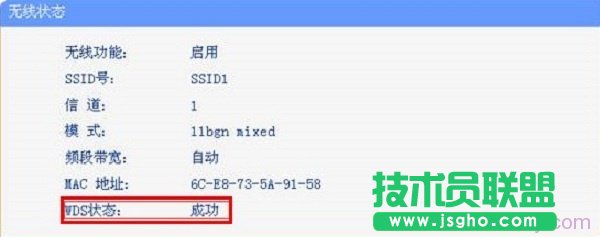

　　(4)、在路由器B的系統狀態(運行狀態)下，查看“無線狀態”中的WDS狀態 信息，顯示成功的話，說明A、B兩個路由器之前的無線橋接設置成功了，用戶可以通過B路由器上網了。

　　兩個路由器無線橋接設置成功

　　二、有線連接

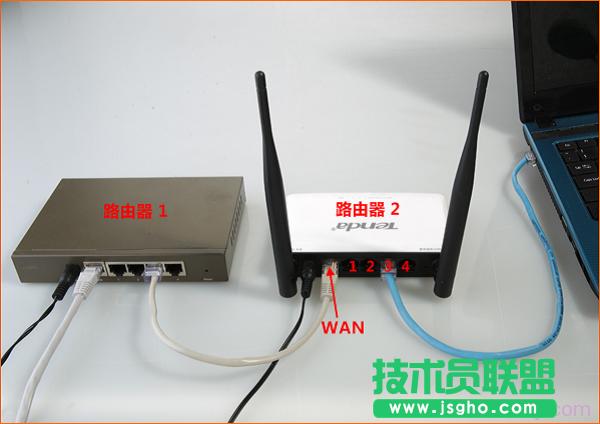

　　1、準備2根網線，一根網線一頭連接路由器A上的任意一個LAN(1/2/3/4)接口，另一頭連接路由器B的WAN接口;另一根網線一頭連接路由器B上任意一個LAN(1/2/3/4)，另一頭連接電腦。

　　兩個路由器有線連接拓撲圖

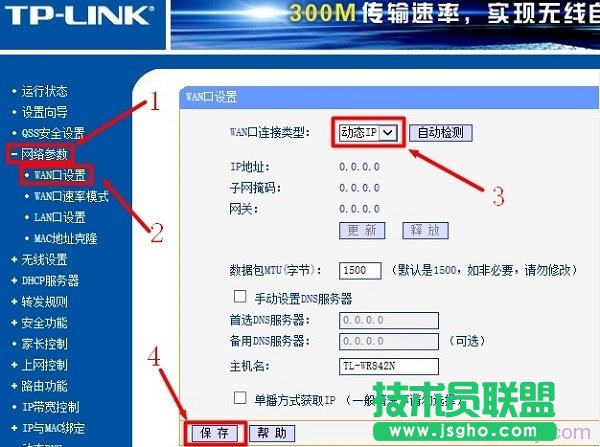

　　2、設置路由器B的上網方式：點擊“網絡參數”——>“WAN口設置”——>“WAN口連接類型”選擇：動態IP(有的路由器上叫做“自動獲取”、“DHCP”)——>點擊“保存”。

　　把B路由器的上網方式設置為動態IP
