WDS(Wireless Distribution System)，無線分布式系統：是建構在HFSS或DSSS底下，可讓基地臺與基地臺間得以溝通，比較不同的是有WDS的功能是可當無線網路的中繼器，且可多臺基地臺對一臺，目前有許多無線基臺都有WDS。

　　WDS把有線網路的資料，透過無線網路當中繼架構來傳送，借此可將網路資料傳送到另外一個無線網路環境，或者是另外一個有線網路。因?yàn)橥高^(guò)無線網路形成虛擬的網路線，所以有人稱為這是無線網路橋接功能。嚴格說起來，無線網路橋接功能通常是指的是一對一，但是WDS架構可以做到一對多，并且橋接的對象可以是無線網路卡或者是有線系統。所以WDS最少要有兩臺同功能的AP，最多數量則要看廠商設計的架構來決定。

　　最簡單地說：就是WDS可以讓無線AP之間通過無線進行橋接(中繼)，在這同時并不影響其無線AP覆蓋的功能

　　TP-LINK TL-WR541G+ 2臺

　　筆記本終端設備：2臺

　　1

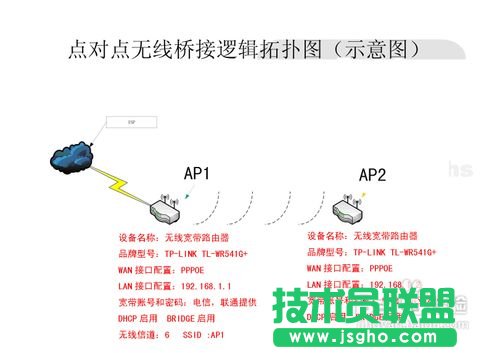

　　網絡示意圖

　　2

　　網絡應用圖

　　3

　　無線路由器應用的幾種模式

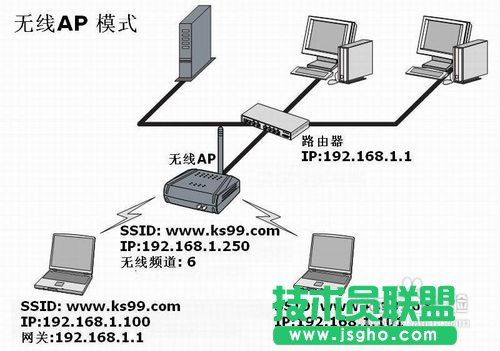

　　1.AP模式

　　這個模式說簡單點就是將我們的有線網絡轉換成無線網絡!然后連接各種無線終端，比如帶連接無線網卡的筆記本或者臺式機。連接帶WIFI的手機 等等。

　　4

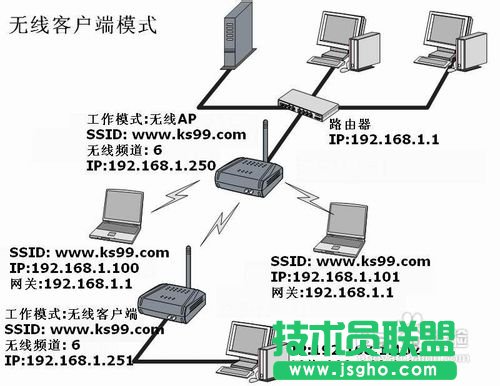

　　無線客戶端模式

　　這個模式說簡單點就是將我們的無線網絡轉換成有線網絡!然后用普通的網線連接到各種帶RJ45網線端口的設備，比如連接到電腦當無線網卡用。連接到DM500S上面讓我們的DM500S與路由器不需要連接網線就可以解密及共享!

　　5

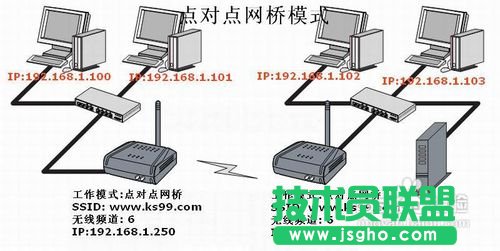

　　點對點橋接模式

　　這個模式說簡單點就是適用無線將2個有線局域網連接在一起!比如A點有1個3臺電腦的有線局域網!B點有個5臺電腦的局域網!2個網絡之間需要共享數據又不好架設線路!當然還可以用來無線玩聯機游戲注意:在AP設置在橋接模式下的時候，我們的無線網卡是搜索不到任何信號的!

　　6

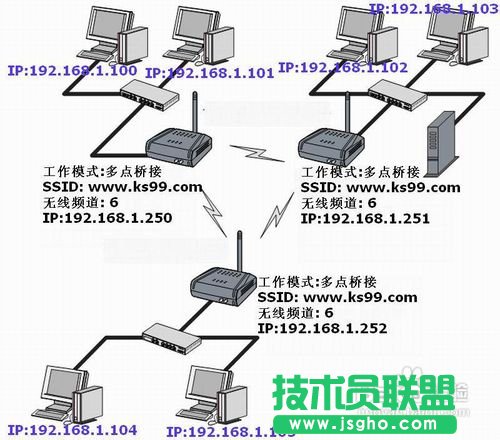

　　點對點橋接模式

　　這個模式說簡單點就是使用無線將多個有線局域網連接在一起!比如A點有1個3臺電腦的有線局域網!B點有個5臺電腦的局域網!C點有8臺電腦!D....幾個網絡之間需要共享數據又不好架設線路!這樣的狀況下多點橋接久可以派上用場了!注意:在AP設置在橋接模式下的時候，我們的無線網卡是搜索不到任何信號的!

　　7

　　無線中繼模式

　　說的簡單點就是將微弱的無線信號接收進來放大后再發射出去!以此來延伸無線信號的覆蓋，比如說我們?cè)诖翱谟霉P記本能搜索到信號并能連接上網!但到了室內后久沒信號了!那我們就可以在窗口放1個無線中繼來轉發信號!這樣我們?cè)谑覂?nèi)久可以輕松上網

　　8

　　配置步驟：

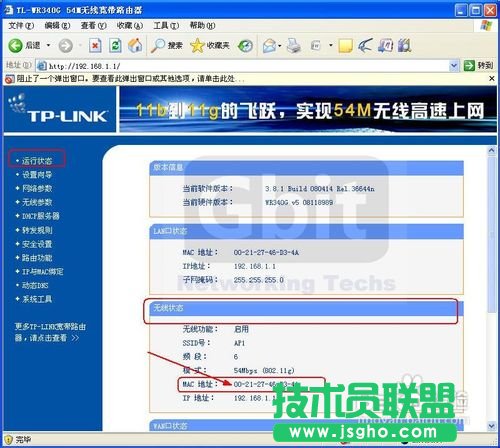

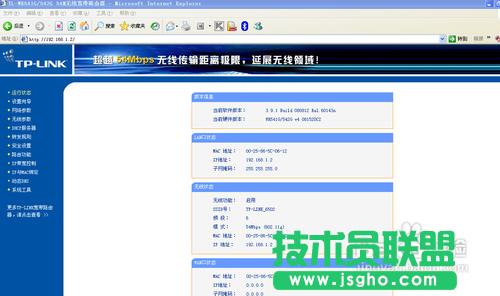

　　首先要查看2個無線路由器的無線MAC地址

　　9

　　主路由器，AP1配置圖示：

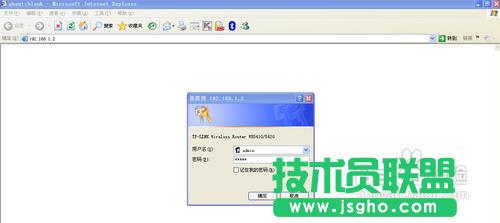

　　1，在地址欄中輸入“192.168.1.1”，然后在彈出的窗口中，輸入默認的用戶名：admin 密碼：admin

　　10

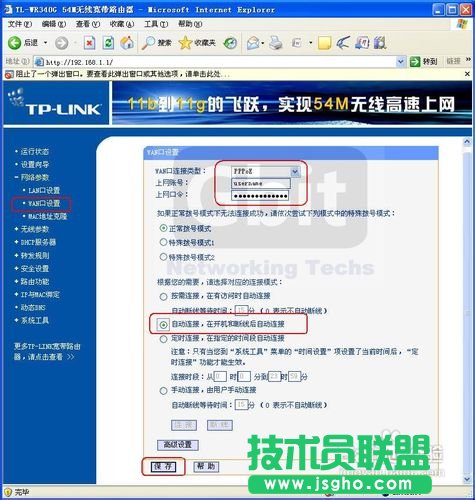

　　在WAN口設置中，設置當前的Internet接入方式，在此例中是PPPoE撥號。
