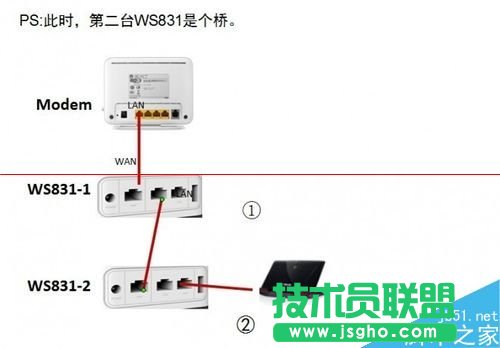

組網圖：

　　1、這是典型的二級路由的組網方法，一般要修改LAN口IP避免網關沖突。

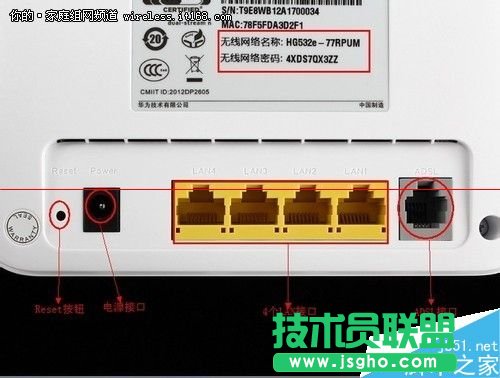

　　2、有上圖可知，Modem為路由貓，自帶撥號，所以二級路由沒必要重新?lián)芴枴Ｉ蠄DModem為Huawei HG532e。

　　配置WS831-1

　　1、PC插入WS831-1，通過網關IP進入WS831-1管理頁面。

　　注意：下圖為快速設置頁面，路由第一次運行會引導用戶進行便捷設置。

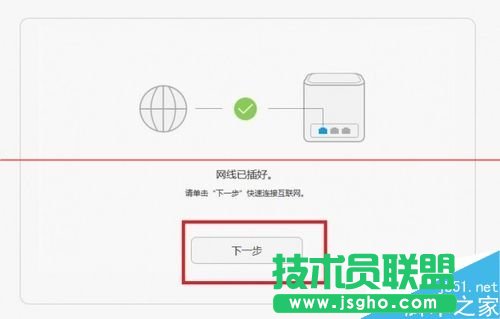

　　2、網線連接好，點擊下一步，這里提供了兩種WAN口接入方式。

　　PPPOE：適合上層網絡設備不帶撥號功能的場景

　　DHCP：適合上層設備自帶撥號功能的場景

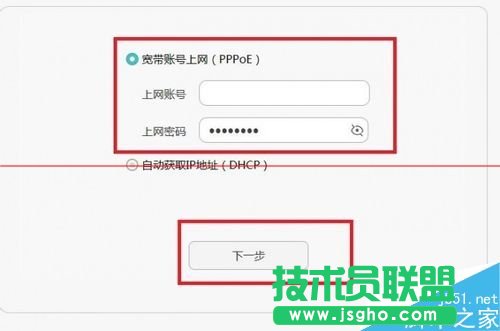

　　3、如果選擇PPPOE，下一步輸入寬帶賬號和密碼。如果選擇DHCP，會自動從上層設備DHCP服務器獲取IP地址。

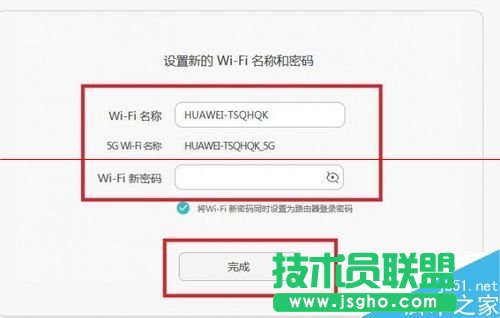

　　4、下一步填寫SSID和密碼

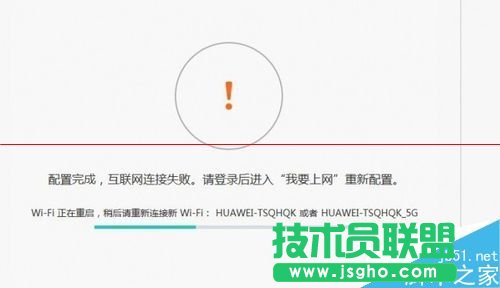

　　5、點擊完成結束配置。由于上層設備已經撥號，這里我演示的是PPPOE情形，所以提示聯網失敗。

　　添加WS831-2

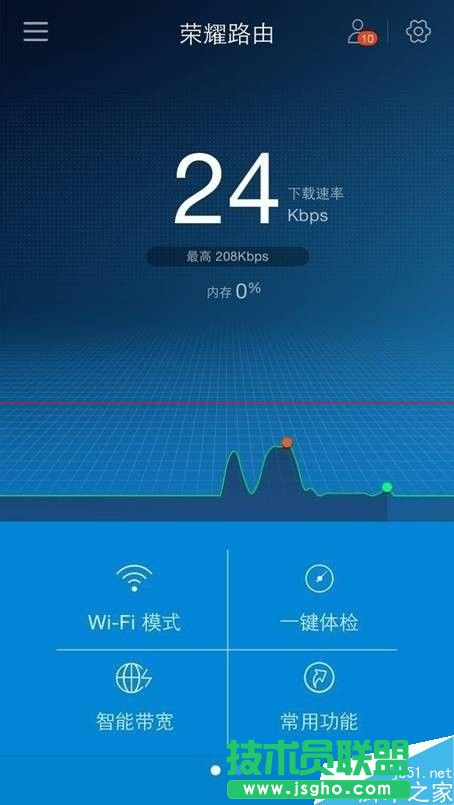

　　1、手機下載安裝Huawei HiLink，連接WS831-1。

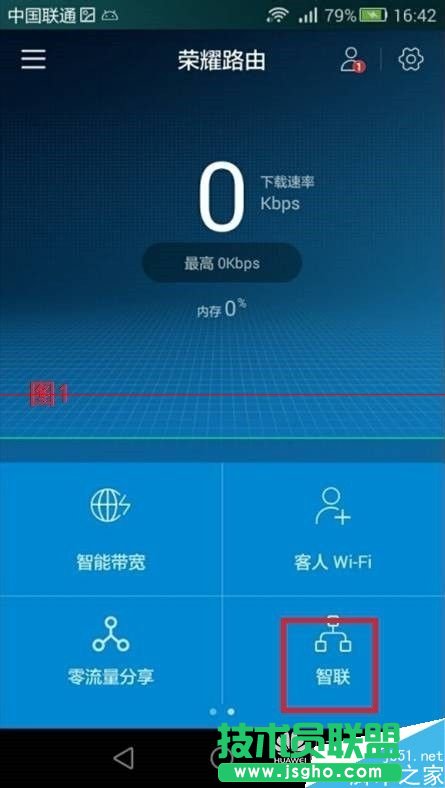

　　2、給WS831-2上電，置于WS831-1一側。登錄APP主頁面，點擊“智聯”按鈕。

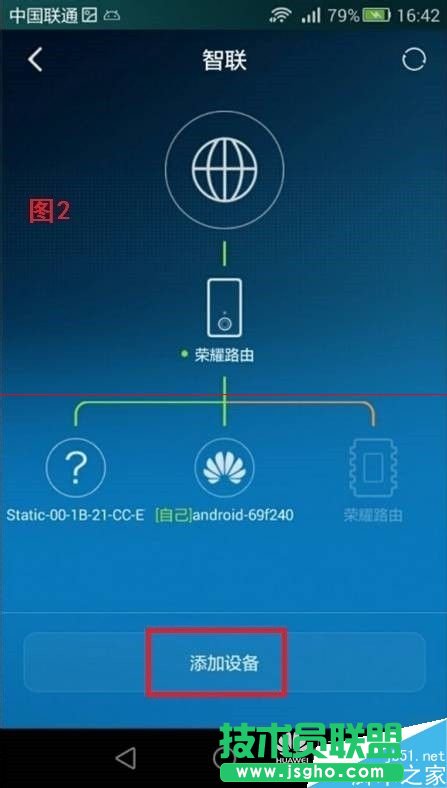

　　3、進入“智聯”后，點擊“添加設備”

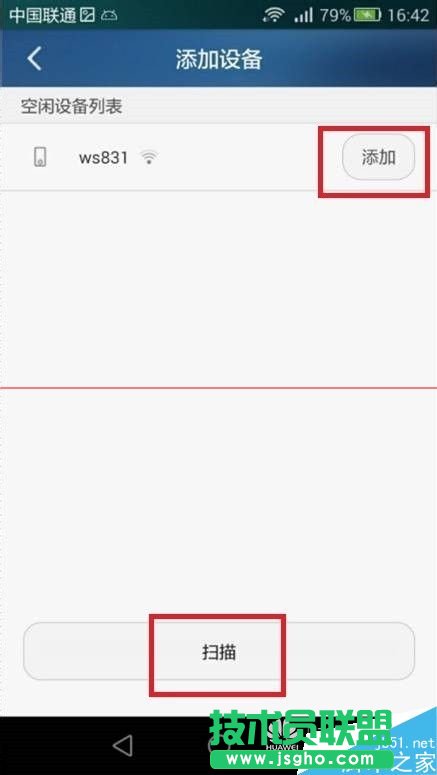

　　4、然后點擊“掃描”

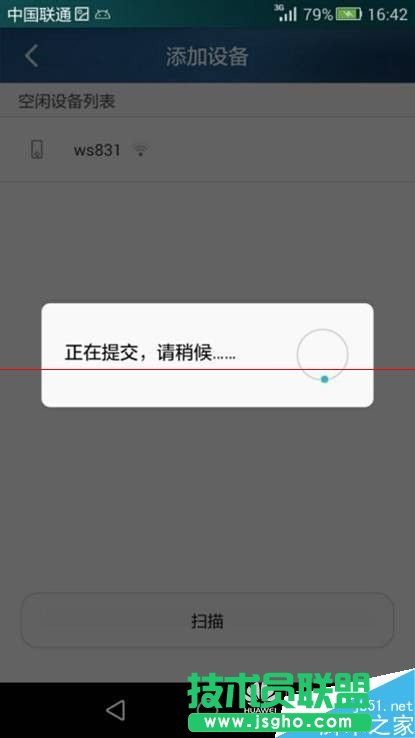

　　5、最后點擊“添加”，提交完成。

　　6、觀察第二臺WS831的HI燈，由橙色燈常亮切換為綠燈常亮，則APP快連完成。

　　覆蓋測試

　　1、拔掉WS831-2電源，移動WS831-2到合適的位置放置。

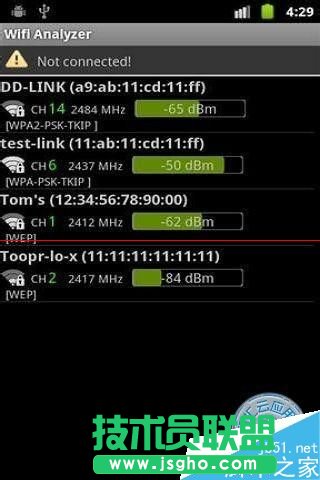

　　這里有一個小技巧，手機安裝wifi分析儀，到WS831-2放置位置搜一下WS831-1的信號強度，也就是RSSI。如果RSSI低于-70，那就把WS831-2往WS831-1方向靠近。下圖僅供參考。

　　2、放置好之后，給WS831-2上電。

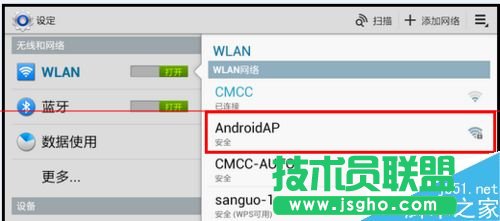

　　由于WS831-1和WS831-2的SSID和密碼一直，所以，手機搜索到的結果都是一樣的。下圖僅供參考。

　　3、上網設備搜索WS831-1的SSID，關聯成功后，開始暢游無死角的網絡吧。

　　注意事項：綠燈不會閃爍，綠燈閃爍為異常;2. 橙燈閃爍包含快閃和慢閃，快閃對應的是:恢復出廠，智聯組網過程中會快閃;慢閃就一種情況，搜索到hilink設備。3. 橙燈常亮，啟動過程中，或wps協商，或無WAN上行(無物理連接)，或上行鏈路不通(無WAN IP);4.綠燈常亮，連接正常。
