本文是小編帶來如何實現同一不同vlan之間的通信，歡迎大家閱讀。

　　VLAN(Virtual Local Area Network)的中文名為"虛擬"。VLAN是一種將局域網設備從邏輯上劃分成一個個網段，從而實現虛擬工作組的新興數據交換技術。

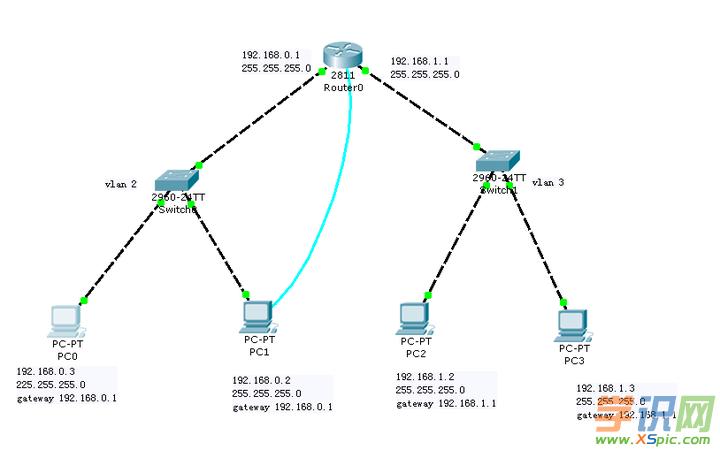

　　第一步，看拓撲圖。

　　先把pc上的ip都配好。開始設置

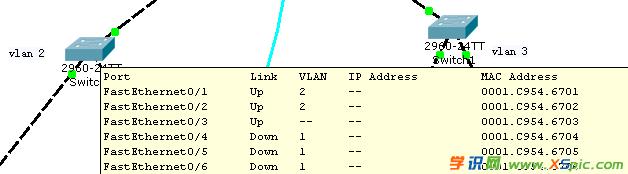

　　switch0：

　　>en

　　>conf t

　　>vlan 2

　　>exit

　　>int fa 0/1

　　>switchport access vlan 2

　　>exit

　　>int fa 0/2

　　>switchport access vlan 2

　　>exit

　　>int fa 0/3

　　>switchport mode trunk

　　>end

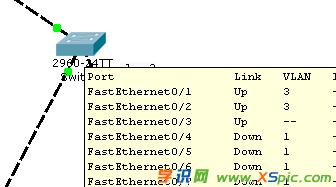

　　switch1:

　　>en

　　>conf t

　　>vlan 3

　　>exit

　　>int fa 0/1

　　>switchport access vlan 3

　　>exit

　　>int fa 0/2

　　>switchport access vlan 3

　　>exit

　　>int fa 0/3

　　>switchport mode trunk

　　>end

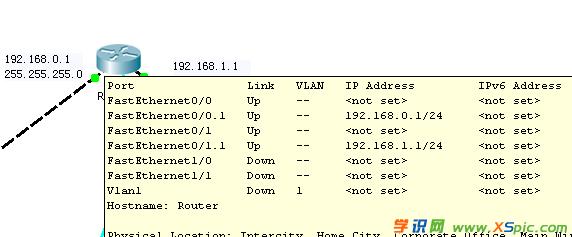

　　Router0:

　　>enable

　　>configure terminal

　　>interface fastEthernet 0/0

　　>no ip adderss //清除ip

　　>no shutsown

　　>exit

　　>interface fastEthernet 0/0.1 //子接口設置

　　>encapsulation dot1Q 2 //封裝協議 連到vlan 2

　　>ip address 192.168.0.1 255.255.255.0

　　>exit

　　>interface fastEthernet 0/1

　　>no ip adderss //清除ip

　　>no shutsown

　　>exit

　　>interface fastEthernet 0/1.1 //子接口設置

　　>encapsulation dot1Q 3 //封裝協議 連到vlan 3

　　>ip address 192.168.1.1 255.255.255.0

　　>end

　　pc0 CMD:

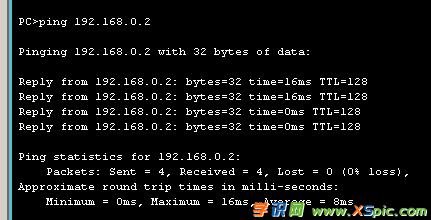

　　ping PC1

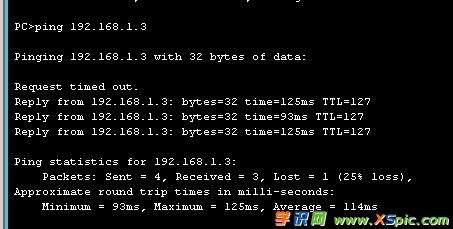

　　ping PC 3
