組播vlan是什么意思？

定義

組播VLAN全稱Multicast VLAN，用于將接收到的相同的組播數據在不同的用戶VLAN進行復制分發。

目的

二層組播偵聽功能很好的彌補了組播數據如果到達的是二層廣播網絡，就會進行廣播的缺陷。但是這種功能是基于一個廣播域，即基于VLAN來實現的。如果不同VLAN的用戶有相同的組播數據需求時，上游路由器仍然需要發送多份相同報文到不同VLAN中。

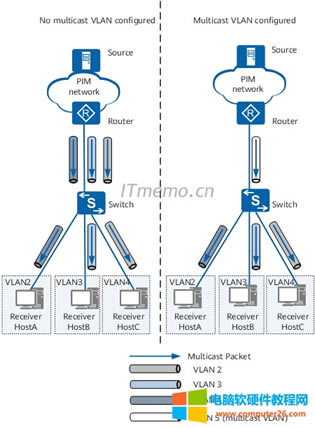

通過在二層設備上配置組播VLAN功能就可以解決這個問題，它實現了在二層網絡設備上進行跨VLAN組播復制。在二層設備上部署了組播VLAN功能后，上游路由器不必在每個用戶VLAN內都復制一份組播流，而是數據流在組播VLAN內復制一份后發送給二層設備。這樣就避免了組播流在上游路由器的重復復制，不僅節省了網絡帶寬，又減輕了上游路由器的負擔。

組播VLAN原理

基于用戶VLAN的組播VLAN

交換機支持將用戶VLAN與組播VLAN進行綁定，實現在不同的用戶VLAN間進行組播報文復制。基于用戶VLAN的組播VLAN功能提供了組播VLAN復制功能中最核心的功能：上游設備只需要向配置了組播VLAN的交換機上發送一份組播數據，然后交換機再將其復制分發到有相同組播需求的不同用戶VLAN中，從而減少了上游設備與交換機之間的帶寬浪費。

基于接口的組播VLAN

交換機支持在用戶側接口下配置用戶VLAN與組播VLAN進行綁定，不僅能夠?qū)崿F(xiàn)組播數據在不同用戶VLAN間進行復制，還可以實現基于接口的組播業務隔離。

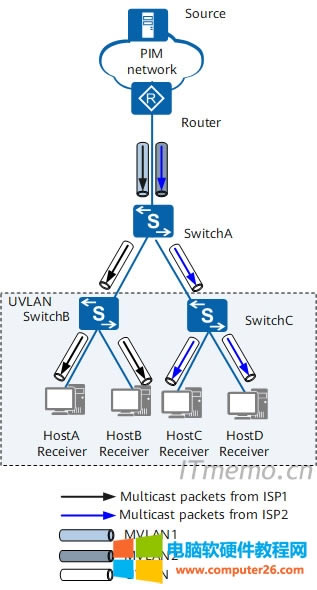

組播業務批發給了ISP1、ISP2兩個服務商，用戶VLAN（UVLAN）中的HostA、HostB定制的是ISP1提供的服務，HostC、HostD定制的是ISP2提供的。為了使兩個ISP提供的組播數據不會發送到所有的用戶主機上，給ISP1、ISP2分別分配一個組播VLAN（MVLAN1、MVLAN2），在HosA、HostB接入接口上配置UVLAN與MVLAN1綁定，HostC、HostD接入接口上配置UVLAN與MVLAN2綁定。這樣，ISP1提供的組播數據只向HostA、HostB發送，ISP2提供的組播數據只向HostC、HostD發送。
