我們做信息化網絡，最常見的設備就是交換機了。今天我們來認識一下交換機這個設備。

交換機主要用途就是接入前端電腦終端、前端攝像機、前端IP音箱等網絡設備，然后將這些IP信號，通過數據報文交換方式，傳輸?shù)侥康牡亍?/span>

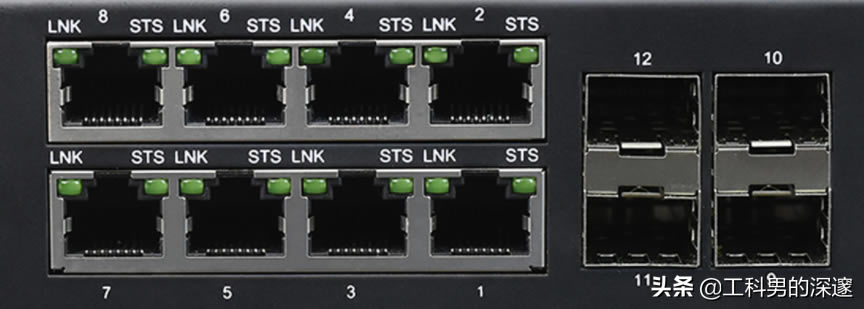

交換機最多的端口就是網絡接口，網絡接口根據傳輸介質的不同分：RJ45以太網接口和光纖接口。

交換機上除了這些接口還有兩種接口很常用，一是配置接口也叫console口、二是管理接口；

交換機相關端口的用途及配置

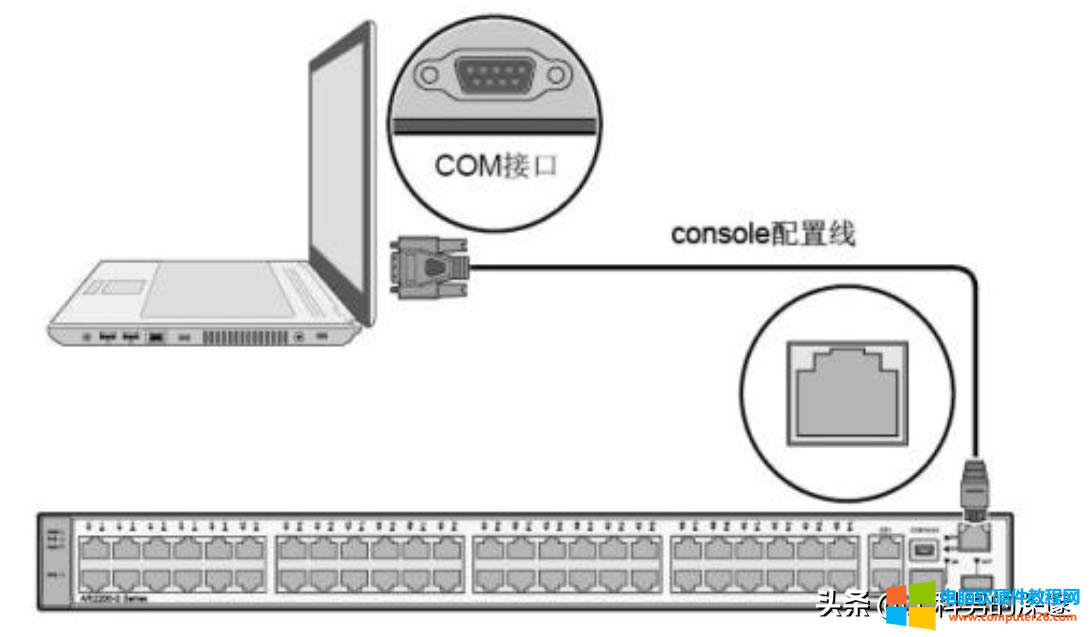

1、Console口

每一個交換機都有一個Console接口，主要作用是初始化設備的配置連接端口；

2、MGMT接口

每一個交換機都有一個MGMT接口，它是網絡管理接口，使用網線連接，對設備進行管理。

可網管交換機均遵循SNMP協議（簡單網絡管理協議），可以通過網管軟件來管理。其相關配置：

[Huawei]interface MEth 0/0/1

[Huawei-MEth0/0/1]ip address 192.168.10.2 24

[Huawei-MEth0/0/1]q

3、RJ45端口

這是交接機最常見、最多的端口，它用于連接終端設備（包括電腦、攝像機、IP電話機、IP音箱等）；

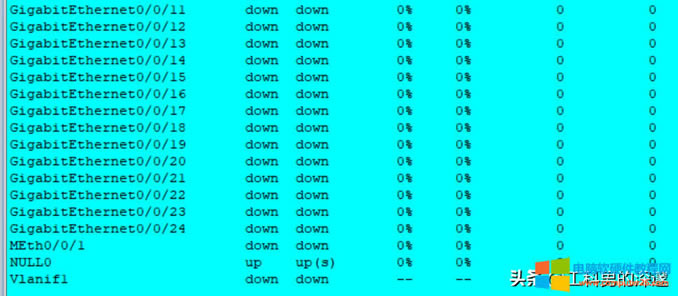

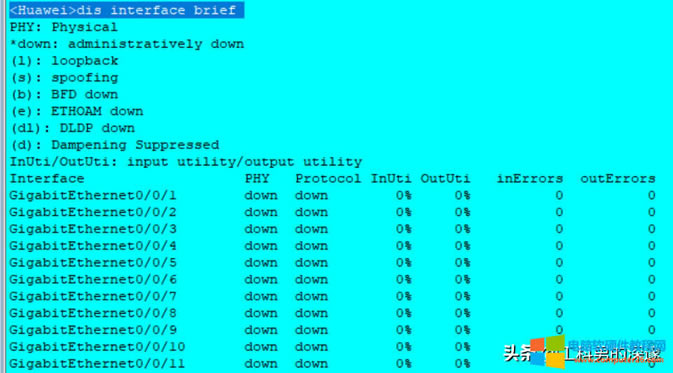

查看物理接口情況

<Huawei>dis interface brief

在交換機上，可對每一個物理接口進行配置，關閉/啟用接口；

關閉接口

[Huawei]interface GigabitEthernet 0/0/1

[Huawei-GigabitEthernet0/0/1]shutdown

啟用接口

[Huawei-GigabitEthernet0/0/1]undo shutdown

查看接口狀態

[Huawei-GigabitEthernet0/0/1]di th

4、光纖接口

RJ45端口最高支持1000M的傳輸速率，而光纖接口可達到1.5G甚至更高，一般用于與匯聚交換機相連，進行數據傳輸。

配置端口的速度

[Huawei-GigabitEthernet0/0/1]speed 1000

有的交換機需要兩端配置一樣，網絡才能正常通信。

配置端口模式

[Huawei-GigabitEthernet0/0/1]duplex full

這些接口都是物理接口，實實在在的在那里，交接機內部還有一些虛擬接口，它們通過配置，起到數據交換作用。

5、aux接口

aux口是輔助內接口。AUX端口可用于撥號連接，也可用于遠程配置，還可通過收發器與MODEM進行連接。

6、vty接口

vty口是VTY線路虛擬終端（也就是遠程配置接口）。用于虛擬終端（遠程配置）連接。

我們在配置telnet或FTP登錄到交換機設備上，都用到VTY接口；

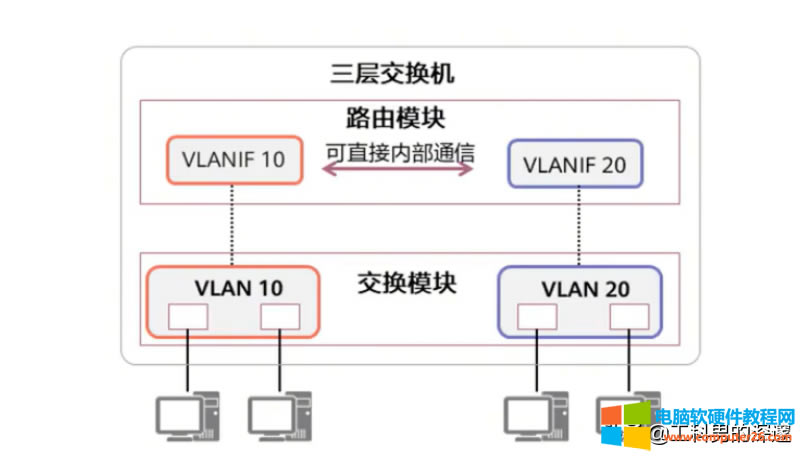

7、vlanif接口

默認情況下，交換機所有接口都屬于vlanif1口，可以通過配置將交換機接口加入不同的VLAN中。

[Huawei]interface Vlanif 1

[Huawei-Vlanif1]ip address 10.12.1.3 24

對于三層交換機，除了可以配置vlanif接口外，還可以根據網絡規劃對每個接口配置一個固定的IP地址：

[Huawei]interface GigabitEthernet 0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 10.1.1.2 24

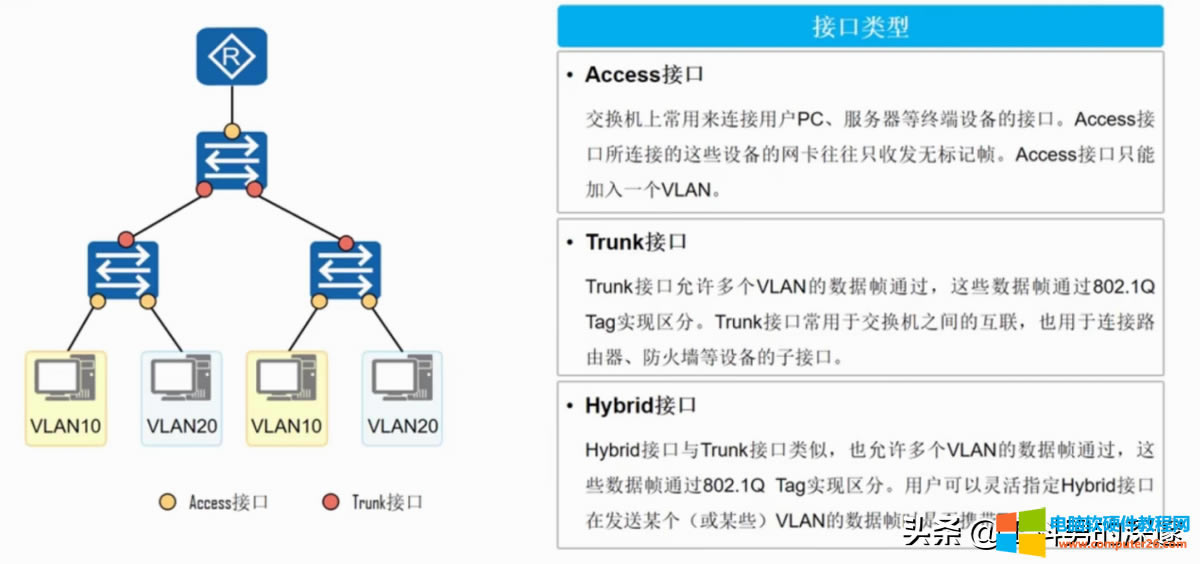

8、Access、Hybrid、Trunk口

在三層交機上可以配置VLAN，根據規劃可以將每個以太網接口配置成一種類型：

Access口，只能屬于一種VLAN的接口；

Hybird和trunk口，可以允許多個VLAN通過的接口；

9、LoopBack接口

LooPBack接口屬于設備上的邏輯接口，邏輯接口是指能夠?qū)崿F(xiàn)數據交換功能但物理上不存在，需要通過配置建立的接口。

LooPBack接口創建后除非手工關閉該接口，否則LooPBack接口物理層狀態和鏈路層協議永遠處于UP狀態。

一般情況下，LooPBack接口使用32位掩碼。

使用LooPBack接口一般有如下目的：

1、作為一臺路由器的管理地址，起到標識一臺設備的作用。

2、使用該接口地址作為動態路由協議OSPF的routeID。

3、其他提高網絡可靠性的用途。

4、模擬客戶端測試網絡設備配置。

創建LooPBack接口：

[Huawei]interface LoopBack 0

[Huawei-LoopBack0]ip ad

[Huawei-LoopBack0]ip address 10.1.1.2 24

查詢路由表

[Huawei]display ip routing-table

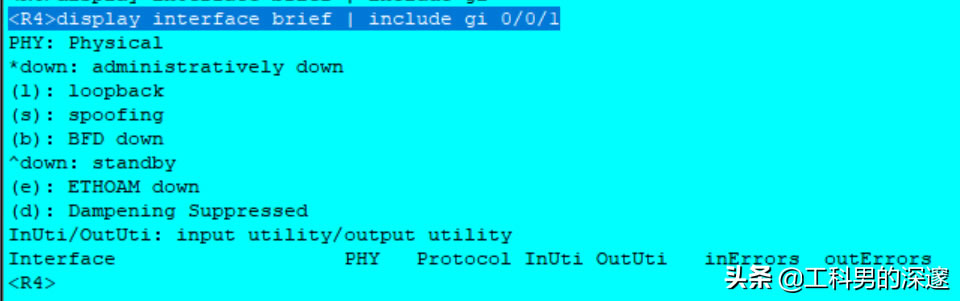

查看接口收發流量狀態（InUti,OutUti）

<R4>display interface brief | include gi 0/0/1
