在網絡、視頻監控傳輸中，當線路長度超過100米，就需要使用光纖了。

在綜合布線當中，光纖主要用于干線子系統、樓幢之間的主干連接，對于要求較高的場所環境，光纖到桌面也是一種選擇。

光纖具有傳輸速率高，傳輸距離遠、不受電磁干擾等等優點。

光纖的種類:

按照使用環境分：室內、室外光纜；

按照光纖的芯數分：2芯、4芯、6芯、8芯、12芯、24芯、48芯、96芯、144芯；

按照傳輸?shù)哪Ｊ椒郑簡文９饫w、多模光纖；

多模光纜可以傳輸多種模式的同波長的光束，波長范圍：850nm-1300nm。一般用于2000米以內的計算機聯網。

單模光纜傳輸單一模式的同波長的激光束，波長范圍：1310nm-1550nm。一般用于長距離的郵電通信或計算機聯網，傳輸距離幾千米至幾十千米都有。

多模和單模光纖，其實沒有好壞之分，只有用途不同，多模光纖多用于短距離建筑配線間之間，核心設備到核心設備之間的通信，其優點是通信帶寬大，多支持萬兆，缺點是相比單模光纖傳輸距離短。

光纖的選用

距離500~600米，2公里的近距離視頻傳輸，選用多模光纖及多模光纖收發器，需要一對光纖；

幾公里范圍內的遠距離視頻傳輸選用單模光纖及單模光纖收發器，只需要一根光纖即可；

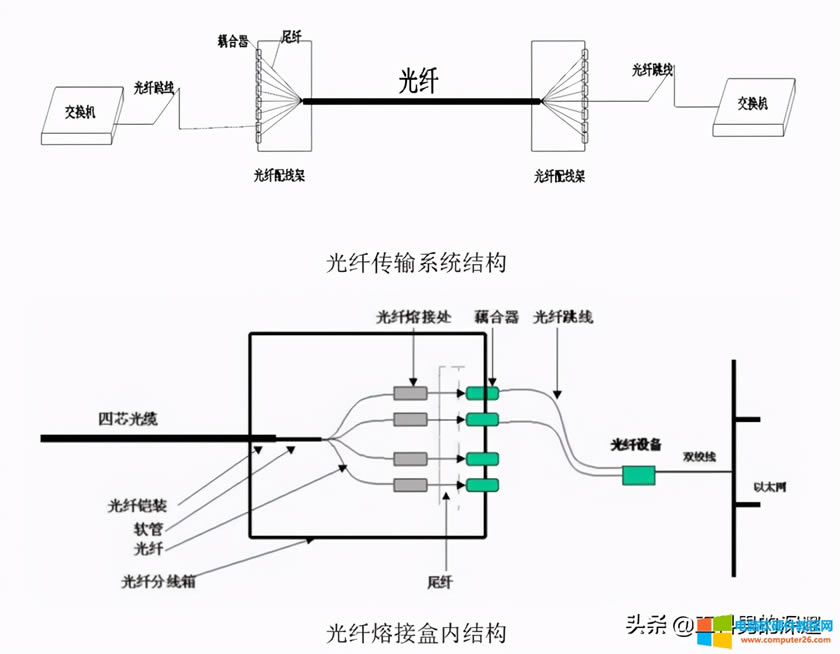

光纖傳輸系統組成:

光纖跳線的選擇：

根據不同的設備，光纖連接不同的設備，設備的接口不同，需要配置不同接口端子連接器；

1、網絡收發器是SC接頭；

2、光模塊是LC接頭；

3、光端機是FC接頭；

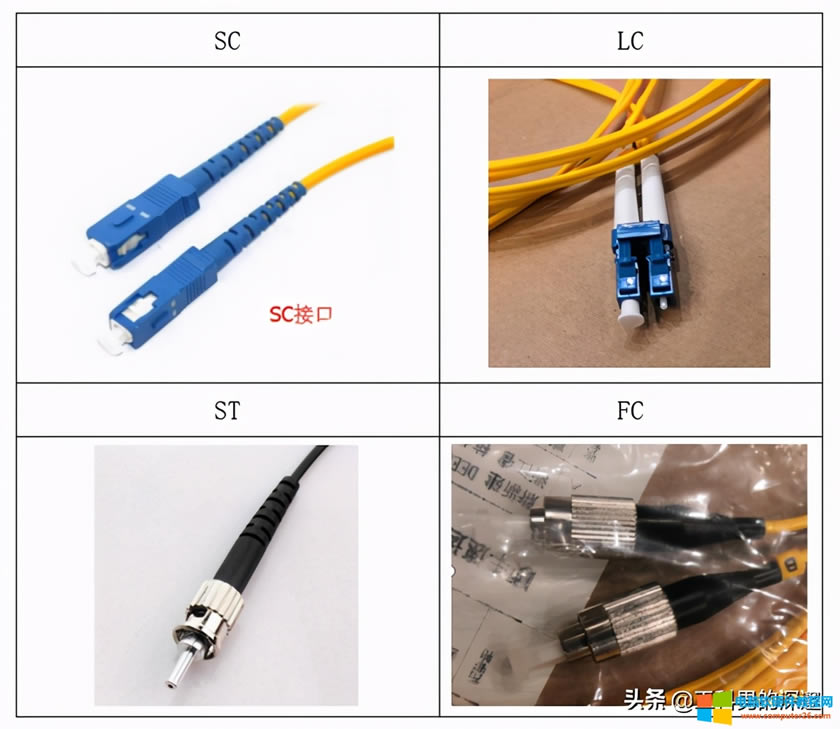

各種光纖接口類型介紹：

FC：圓型帶螺紋(配線架上用的最多)；

ST：卡接式圓型(配線架上用的多)；

SC：卡接式方型(路由器交換機上用的最多)；

LC：用于連接SFP光纖模塊,常用于路由器上；

MPO/MTP：用于數據中心高密度配線系統，每個MTP/MPO連接器對應12(24或更多)個LC連接器，1U高度的配線空間能容納高達144個LC光纖接口。

下面介紹組成光纖系統中的各種配件：光纖盤、耦合器、光纖跳線、光纖盒、光纖分線盒等。

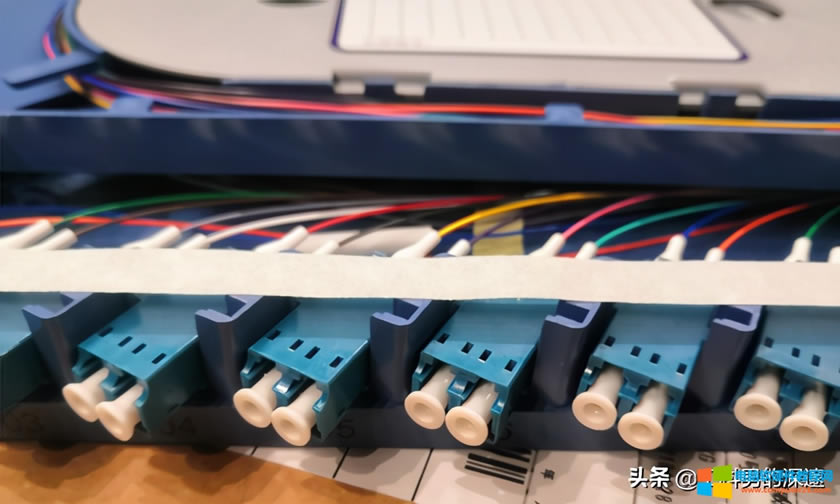

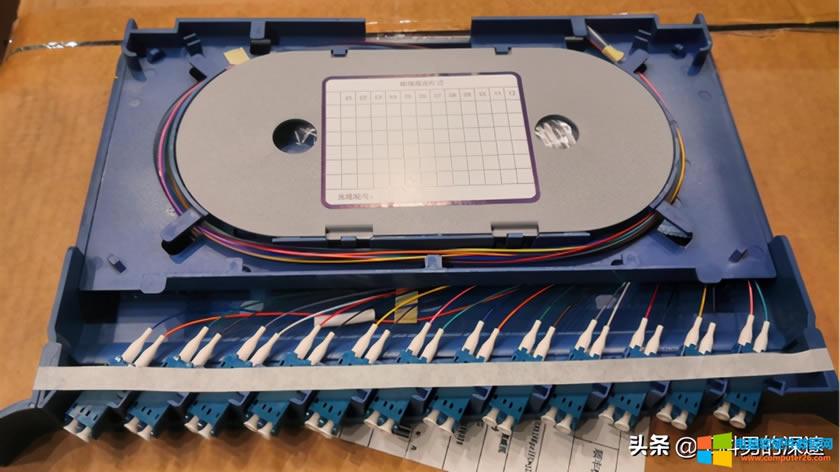

LC型單模光纖盤結構

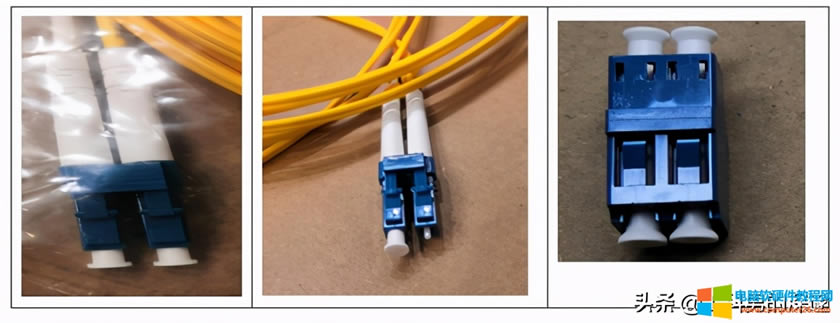

LC雙芯單模光纖跳線

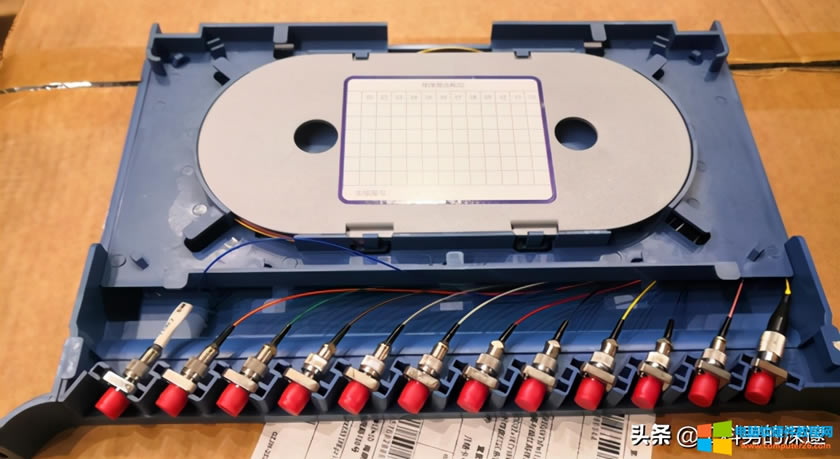

FC型光纖盤結構：

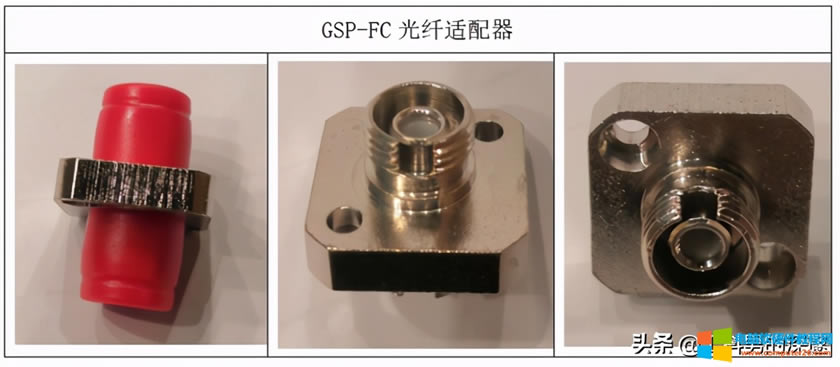

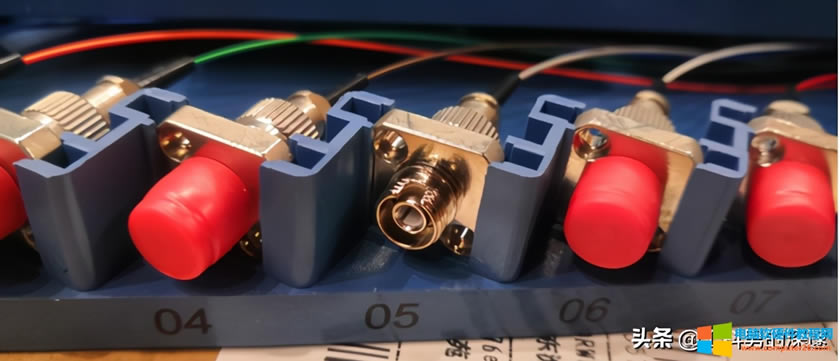

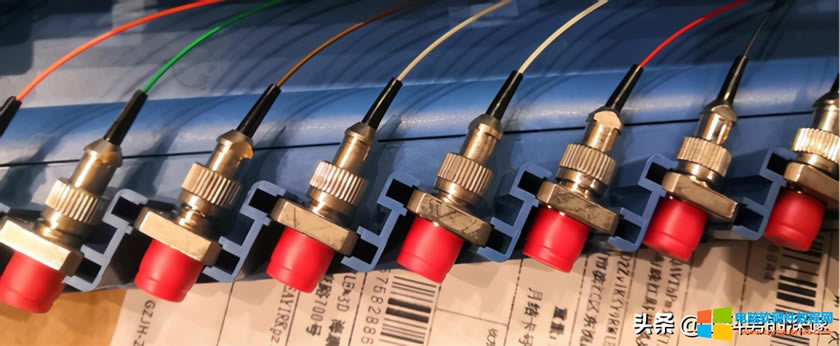

FC光纖適配器結構

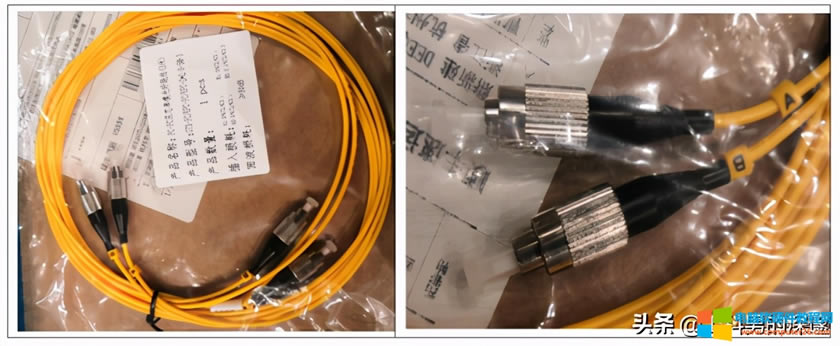

FC型光纖跳線

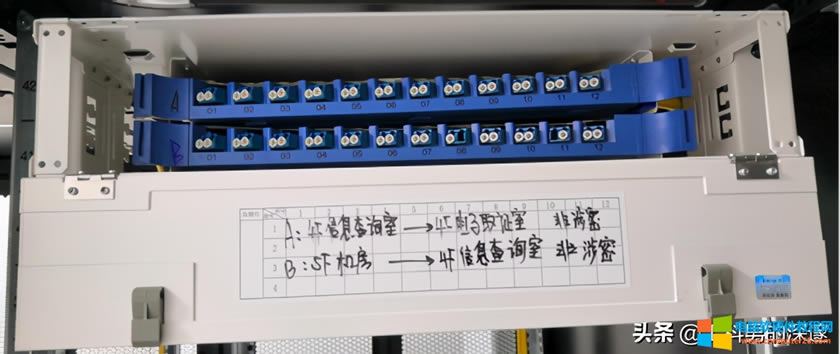

為了保持光纖連接的整齊和可維護性，將光纖托盤安裝到光纖分線盒中，并固定到機房當中。

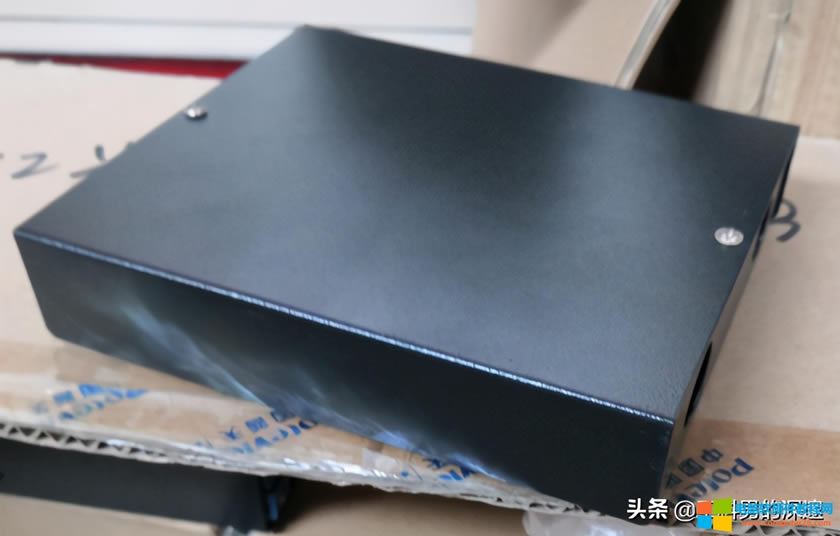

4口光纖盒

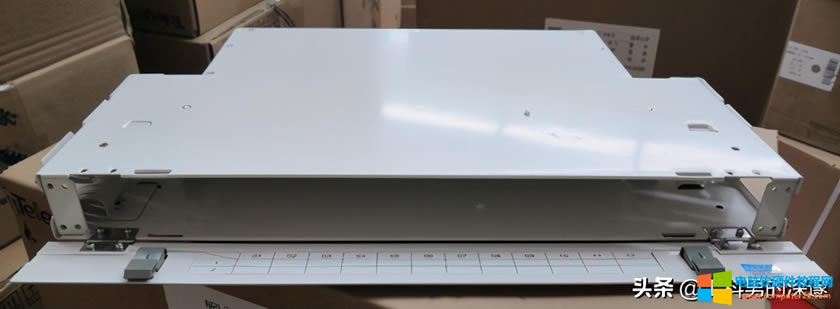

12芯光纖分線盒GP11H-普天天紀-NPL2.068.2063

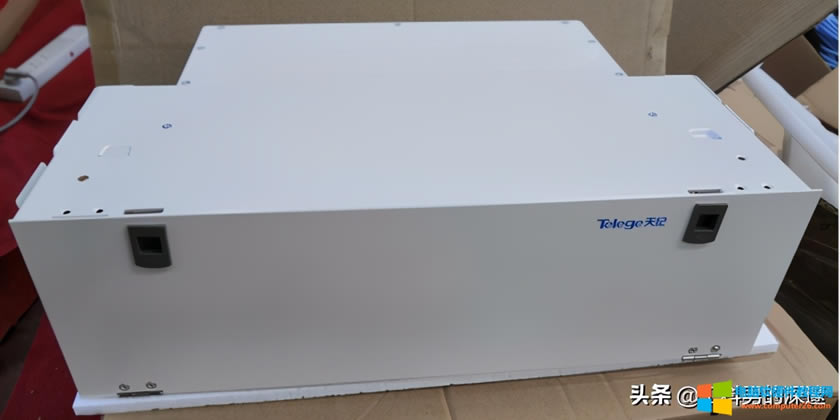

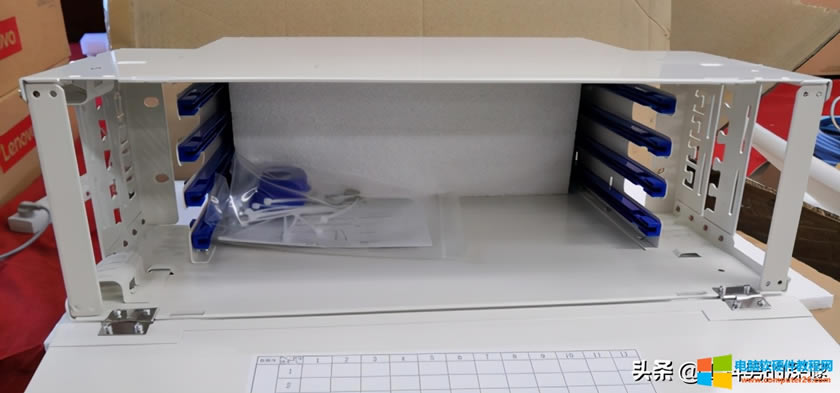

24芯光纖分線盒

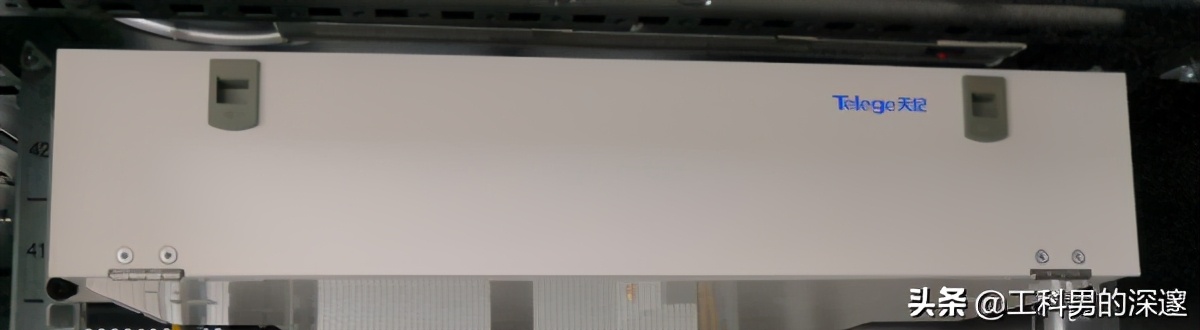

72芯光纖分線盒
