在現實生活中，越來越多的網絡環境需要用到Tag vlan來實現同vlan主機跨交換機互訪。下面，我們就以兩臺我司樓道交換機TL-SF1008L為例來實現上述需求。

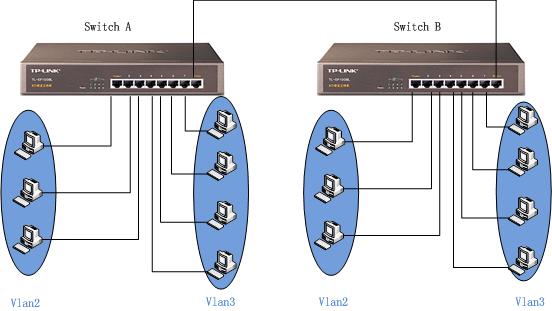

網絡需求

1. Switch A和Switch B用8號端口進行級聯。

2. Switch A的1-3號端口既不能和4-7端口互訪，也不能和Switch B的4-7號端口互訪；Switch B的1-3號端口也是如此。

3. Switch A的1-3號端口和Switch B的1-3號端口屬于vlan2（能夠互訪）。

4. Switch A的4-7號端口和Switch B的4-7號端口屬于vlan3（能夠互訪）。

需求分析

1. VLAN類型---802.1Q VLAN。

2. 將Switch A和Switch B上的1-3號端口、級聯口8劃分為vlan2，1-3號端口的PVID設置為2。

3. 將Switch A和Switch B上的4-7號端口、級聯口8劃分為vlan3，4-7號端口的PVID設置為3。

4. Switch A和Switch B的8號端口的PVID都保持默認的1。

交換機配置

以Switch A為例，Switch B的配置和Switch A一樣。

1. 通過RSSManager管理軟件連接交換機，進入菜單：“交換機功能設置”---“VLAN設置”，配置界面如下圖所示：

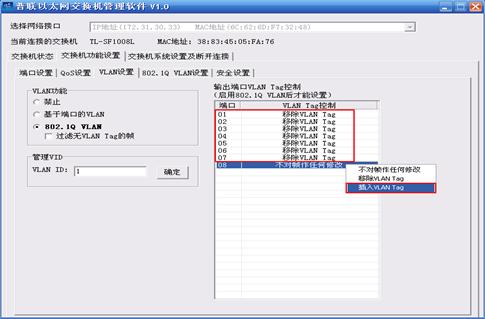

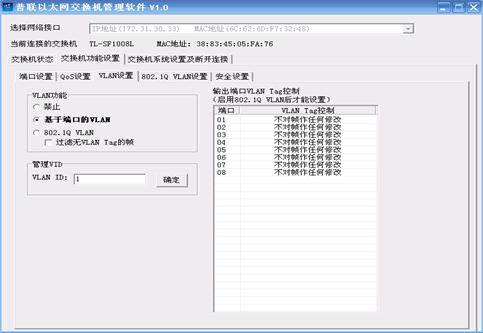

2. 選擇“802.1Q VLAN” ，并且在“輸出端口VLAN Tag控制” 選項框中8號端口（級聯端口）上點擊右鍵選擇“插入VLAN tag”，將1-7號端口改為“移除VLAN Tag”，如圖所示：

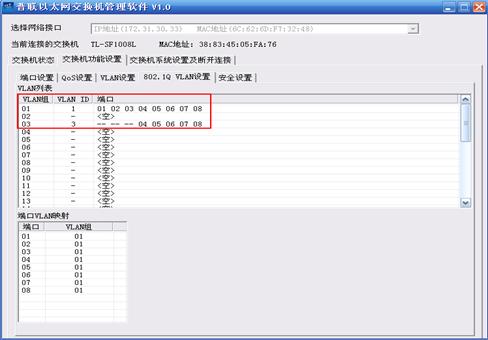

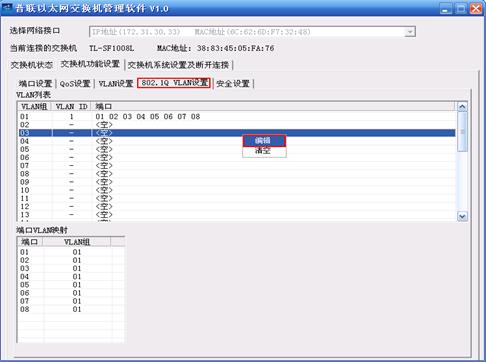

3. 選擇“802.1Q VLAN設置”，在VLAN組3上右擊，選擇“編輯”，如圖所示：

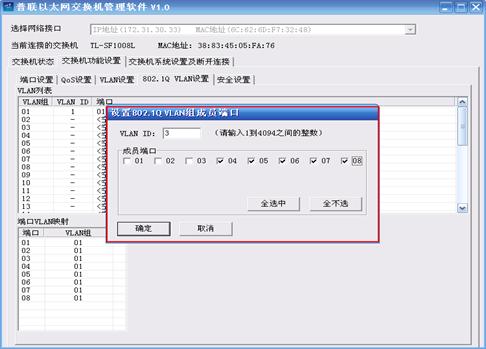

4. VLAN 3包括端口：4-7和8（級聯端口）；VLAN 1 保持默認，VLAN ID 配置為3，添加4-7、8號端口→“確定”。

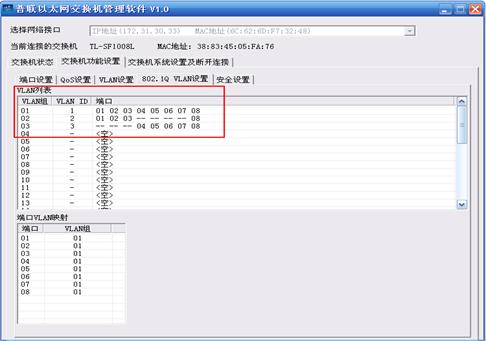

5. VLAN 2的設置和VLAN 3是一樣的，VLAN 2是把1-3，8端口劃到VLAN 2中，設置完之后結果如下圖所示：

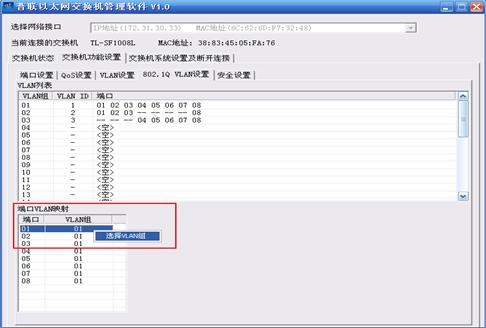

6. 修改1-3號端口的PVID值為2：“端口VLAN映射”依次在1到3號端口上面右擊→“選擇VLAN組”→選擇VLAN組為02→“確定”，如下圖所示：

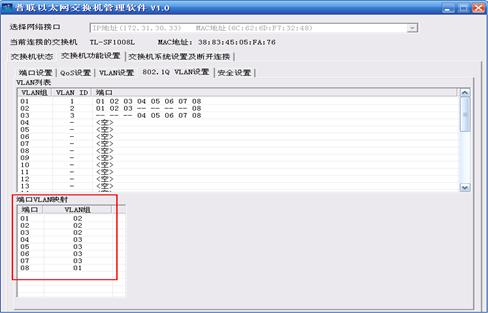

7. 相同的方法，將4-7號端口的PVID值配置為3，端口8保持默認的1，配置完成后結果如下圖所示：

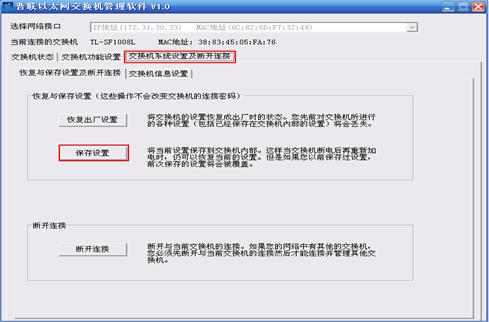

8. 保存配置，以免交換機斷電或者重啟導致配置信息丟失，如下圖所示：

至此，switch1的配置已經結束。switch2的配置方法與switch1的配置方法一樣。

注：在802.1Qvlan中，不同交換機之間需要互通的vlan，它們對于的VLAN組可以不同，但是他們的VLAN ID必須相同。
