ARP簡介

ARP（Address Resolution Protocol，地址解析協議）用于將網絡層的IP地址解析為數據鏈路層的物理地址。網絡上的一臺主機把以太網數據幀發送到位于同一局域網上的另一臺主機時，是根據主機的數據鏈路層地址（包括MAC地址）進行轉發的，設備驅動程序從不檢查IP數據報中的目的IP地址，所以這就需要將IP地址解析為數據鏈路層地址。

ARP欺騙

按照ARP協議的設計，一個主機也會接收不是自己主動請求的ARP應答，并將應答中的IP地址和物理地址添加到ARP表中，這樣設計是為了減少網絡上過多的ARP通信量，但同時也為“ARP欺騙”創造了條件。

ARP欺騙的方式有多種，中間人攻擊、網關欺騙、主機欺騙等等。一般來說，ARP欺騙攻擊的后果非常嚴重，大多數情況下會造成大面積頻繁掉線，嚴重的會威脅到網絡安全，如網游、網銀的帳號被盜等安全問題。

ARP防護

傳統的ARP防護措施是在寬帶路由器和計算機上進行雙向綁定，但是仍然存在兩個不足：

1、每臺計算機上均需要添加批處理文件，對于大中型的網吧、校園網等來說，工作量太大；

2、傳統的雙向綁定只保證上互聯網不受欺騙，但是內網的計算機與計算機之間的安全沒有保障；

綜合以上兩個不足及ARP攻擊的特點，二層網關交換機的四元綁定功能給出了有效的防ARP攻擊解決方案。通過對交換機每個端口進行分析，杜絕ARP欺騙報文從任何一個端口轉發，同時保證了內部和外部網絡安全。

用戶需求

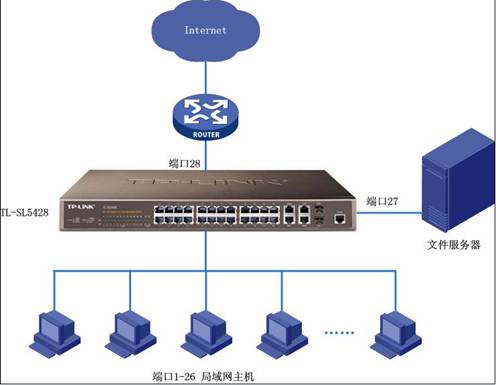

某企業網絡結構如下圖，交換機TL-SL5428下接有26臺主機，1臺文件服務器。

設置步驟

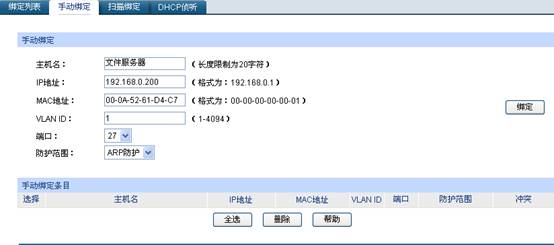

1、設定綁定列表。綁定列表添加的方式有“手動綁定”和“掃描綁定”兩種。這里手動添加文件服務器和兩臺局域網主機進去分別到交換機的27、1、2口。

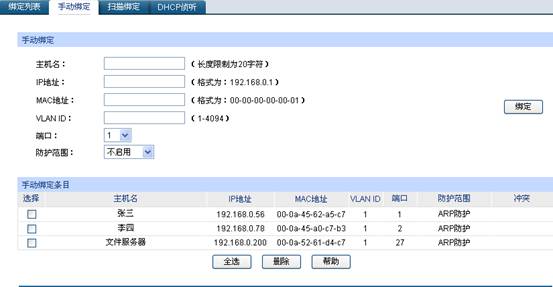

添加完成如下圖：

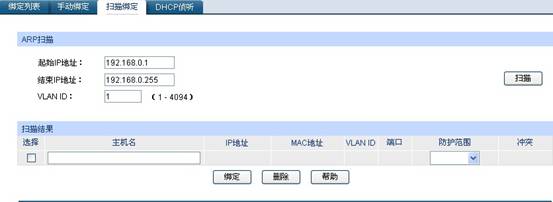

如果局域網電腦較多，我們可以采取掃描綁定的方式，設定掃描“起始IP地址”和“結束IP地址”后，點擊掃描。

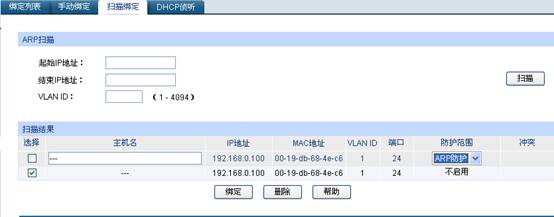

得到掃描結果后，選擇需要綁定的條目，“防護范圍”選擇“ARP防護”后點擊“綁定”按鈕。

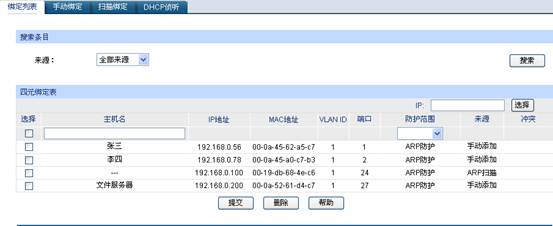

綁定后可以在綁定列表中查看相應條目。

2、確認網絡中的特殊端口，特殊端口是針對交換機而言的，交換機對特殊端口的ARP報文直接轉發。可將與交換機或者路由器級聯的端口設置為特殊端口，上圖中可將28號端口設置為特殊端口。

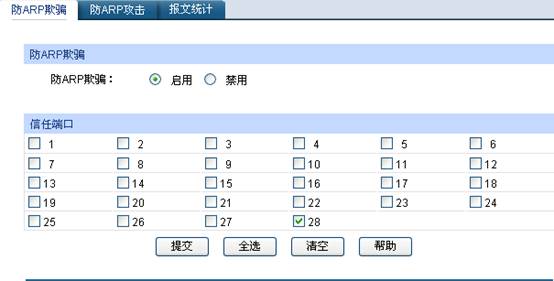

3、設置ARP防護功能。選定特殊端口28后，啟用“防ARP欺騙”并提交。

至此ARP防護的設置完成。
