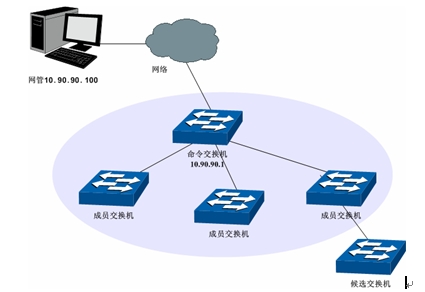

無線路由器可以實現寬帶共享功能,為局域網內的電腦、手機、筆記本等終端提供有線、無線接入網絡。本文指導如何快速設置路由器連接寬帶上網。 集群是可以當作單一設備來管理的一組網絡設備的集合,集群管理的主要目的是解決大量分散的網絡設備的集中管理問題。網絡管理者只需要在集群中的一個交換機上配置公網IP地址就可以實現對集群中其它交換機的管理和維護;配置公網IP地址并執行管理功能的交換機是命令交換機,其它被管理的交換機是成員交換機,命令交換機和成員交換機組成了一個“集群”。 典型拓?fù)鋱D:
命令交換機:在集群中,唯一的可以配置和管理整個集群的交換機,也是在集群中唯一具有公網IP地址的交換機。命令交換機通過收集NDP(Neighbor Discovery Protocol,鄰居發現協議)和NTDP(Neighbor Topology Discovery Protocol,鄰居拓?fù)浒l(fā)現協議)信息來發現和確定候選交換機。 成員交換機:集群中被管理的交換機。 候選交換機:具有加入集群能力,但還沒有加入任何集群的交換機。 獨立交換機:未啟用集群功能的交換機。 集群工作原理 集群通過NDP(Neighbor Discovery Protocol,鄰居發現協議)、NTDP(Neighbor Topology Discovery Protocol,鄰居拓?fù)浒l(fā)現協議)、CMP(Cluster Management Protocol,集群管理協議)三個協議,對集群內部的交換機進行配置和管理。 集群的過程分為拓?fù)浒l(fā)現、拓?fù)涫占图旱慕⒕S護,具體工作過程如下:
拓?fù)浒l(fā)現 集群中的交換機使用NDP來獲取與其直接相連的鄰居交換機的信息。交換機周期性地向鄰居發送NDP報文,同時也會接收但不轉發鄰居交換機發送的NDP報文。NDP報文中包含NDP信息(包括本交換機的名稱、MAC地址、軟件版本等信息)等。 交換機會存儲和維護一個鄰居信息表,鄰居信息表里包含每個鄰居交換機的NDP信息表項。如果交換機收到新鄰居的NDP信息,則會在鄰居信息表新增一個表項;如果從鄰居交換機收到的NDP信息與舊的信息不同,則更新鄰居信息表中的數據,如果相同,則只更新老化時間,如果超過老化時間還沒有收到鄰居發送的NDP信息,將自動刪除相應的鄰居表項。 拓?fù)涫占?/b> NTDP用于命令交換機收集整個網絡指定跳數的拓?fù)湫畔ⅰTDP 根據NDP鄰居信息表發送和轉發NTDP 拓?fù)涫占?qǐng)求,收集指定跳數內的網絡中每個交換機的NDP 信息及其連接信息。命令交換機可以定時在網絡內進行拓?fù)涫占部梢噪S時在命令交換機上手動啟用拓?fù)涫占? 命令交換機發送拓?fù)涫占?qǐng)求報文后,大量交換機會同時收到拓?fù)涫占?qǐng)求并同時發送拓?fù)涫占憫?yīng)報文,如此以來可能造成網絡擁塞和命令交換機負擔過重。為了避免上述現象的產生,設計兩個時間參數來控制拓?fù)涫占?qǐng)求報文擴散速度:
集群管理 命令交換機通過NDP 和NTDP 協議發現和確定候選交換機,并將候選交換機自動加入集群,也可以通過手動配置將候選交換機加入到集群中。候選交換機成功加入集群后,將獲得由命令交換機為它分配的私有IP 地址。可以在命令交換機上直接訪問成員交換機的Web頁面,對成員交換機進行管理。 本文可以幫助您基本地設置和管理您的路由器。 |
