IP帶寬控制功能可實現對帶寬資源進行分配和限制，是網絡帶寬資源得到更有效合理的利用，從而解決因帶寬分配不足帶來的問題。

下面以TL-R860+為例介紹IP帶寬控制的設置。

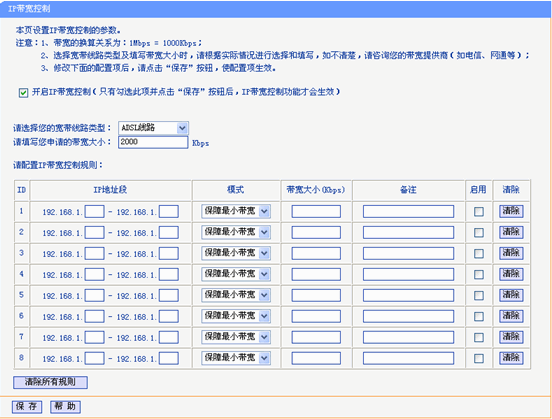

IP帶寬控制界面：

 線路類型：ADSL或者是以太網接入，請按照您的實際情況填寫線路類型以及帶寬大小

 IP地址段：填寫IP地址段時，既可以設置為單個IP地址，也可以設置為一個IP地址段，當設置為一個IP地址段時，意味著該地址段中的所有IP地址將共享使用其后設置的帶寬大小，它們能使用的總帶寬受后面設置的模式及帶寬大小的約束。

 模式：有兩個選擇模式：保障最小帶寬、限制最大帶寬，在設置時推薦使用限制最大帶寬的模式。

 帶寬大小：帶寬大小設置的值并不是固定的，需根據網絡實際應用情況填寫。

注：因為帶寬控制是基于電腦的IP地址進行帶寬的分配，所以局域網的電腦請手動配置靜態IP地址并且在設置規則試最好將路由器下所有的IP地址都進行設置。

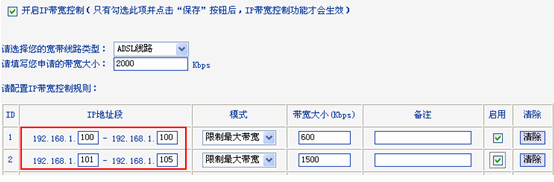

IP帶寬控制規則配置例圖：

上圖的設置表示：

1．用戶的接入類型為ADSL，其帶寬大小2M（2000kbps）

2．限制192.168.1.100能使用的最大帶寬為600Kbps；192.168.1.101-192.168.1.105這5個IP地址共享使用帶寬，限制它們所能使用的帶寬之和最大為1500Kbps。

下面舉例說明IP帶寬控制的應用：

某用戶開通的ADSL線路是2M帶寬，路由器下接了四臺電腦，電腦的IP地址范圍是：192.168.1.100-192.168.1.103。192.168.1.100-192.168.1.102這三臺電腦要經常上網，而192.168.1.103這臺電腦偶爾才會上網。

用戶遇到的煩惱是：因192.168.1.100這臺電腦頻繁使用迅雷、BT等下載工具進行網絡下載或觀看在線視頻，經常導致192.168.1.101和192.168.1.102這兩臺電腦因帶寬不夠，打開網頁非常慢，甚至打不開。于是考慮通過IP帶寬控制功能來解決這一問題。

考慮到這幾臺電腦上網時的不同應用：192.168.1.100經常要下載和觀看在線視頻，需要的帶寬比較大；192.168.1.101和192.168.1.102上網只是瀏覽網頁和QQ聊天，需要的帶寬相對要小些。準備這樣設置：

① 限制192.168.1.100最大使用帶寬為1000Kbps

② 192.168.1.101-192.168.1.102共享使用帶寬，限制共享的帶寬最大為800Kbps

③ 限制192.168.1.103最大使用帶寬為300Kbps

 此處要注意：雖然192.168.1.103不經常上網，但是也要對它進行設置，因為如果這個IP沒有被設置它的話，就意味著它將會不受限制地使用線路總帶寬，所以在設置IP帶寬控制時，最好將路由器下所有的IP地址都進行設置。

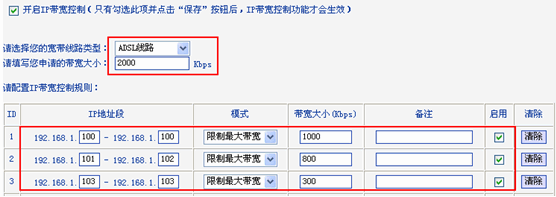

綜合考慮，設置如下：

當然，上面帶寬大小設置的值并不是固定的，設定時可根據實際使用情況來適當更改，調節到恰當應用的情況即可。
