這是小七的手機數據恢復教程，非常的專業且有效，而且?guī)в薪逃�意義，主要是恢復任何安卓手機里的資料，而且非常的先進且絕對的可以用，除了恢復數據的專業，其警告性是，手機不要了， 或者壞了不要亂丟，不然就像下面這個一樣，到底為什么不能把壞的手機亂丟，讓我們跟隨樓主的鏡頭一起往下看~

   首先，我們來到案發現場，這是小七在路邊撿到的一個壞手機，它壞到什么程度了呢？首先外殼沒了，不僅外殼沒了，屏幕也不見了，電池沒有了也罷，連后蓋都沒有了是幾個意思？好吧，這是一塊不能開機，只剩一塊主板了，而且主板還被別人維修過的破手機電路板。


   這個破電路板能干什么呢？正面啥也干不了，所以我們翻到電路板的背面，做為一個歡樂的下位機程序猿的我一眼就看出了這個芯片是一個來自宇宙最強大的棒子國，三星公司生產的eMMC閃存芯片，我們把型號一查，得知這個芯片是16GB內存，也就是說，這個手機生前它是內置16GB內存空間的手機，有的手機活著，但是它已經死了，有的手機死了，但是它還活著，說的就是這塊手機主板，好，那就讓小七來把它救活。

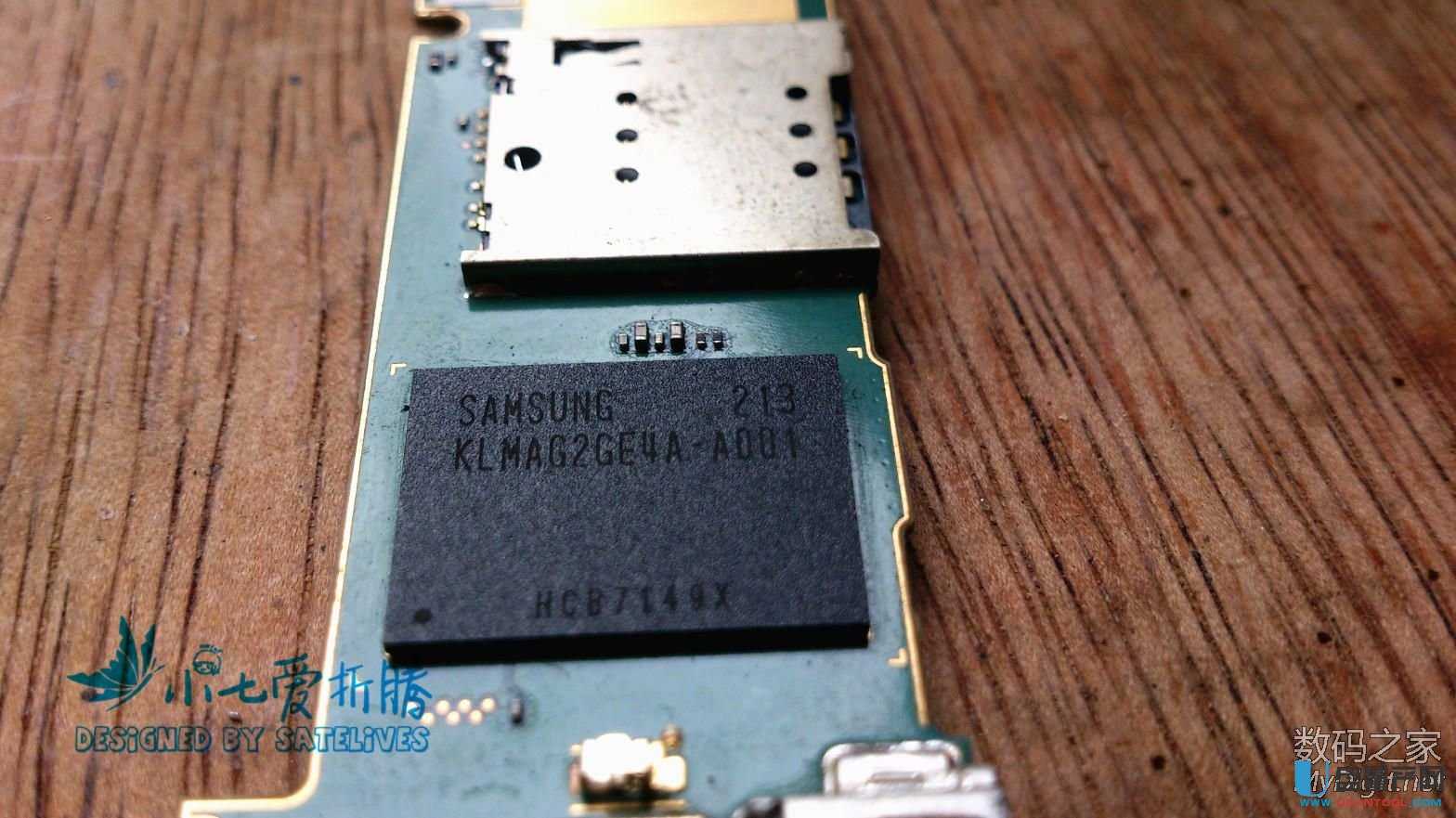

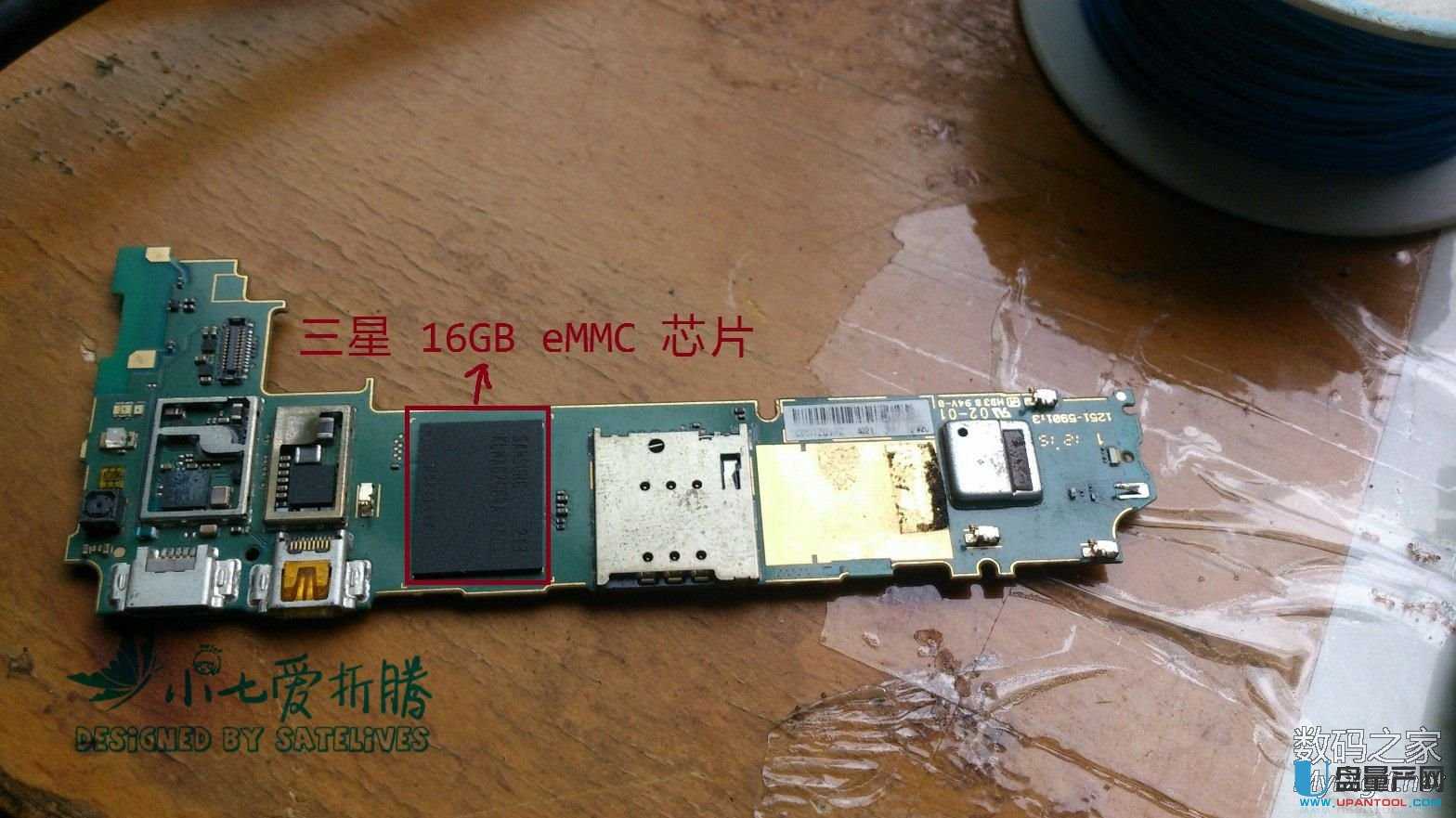

首先，這個黑坨坨是來自三星的eMMC芯片，型號是 KLMAG2GE4A - A001，內部擁有16GB內存空間，屬于eMMC 4.41，169-ball BGA封裝

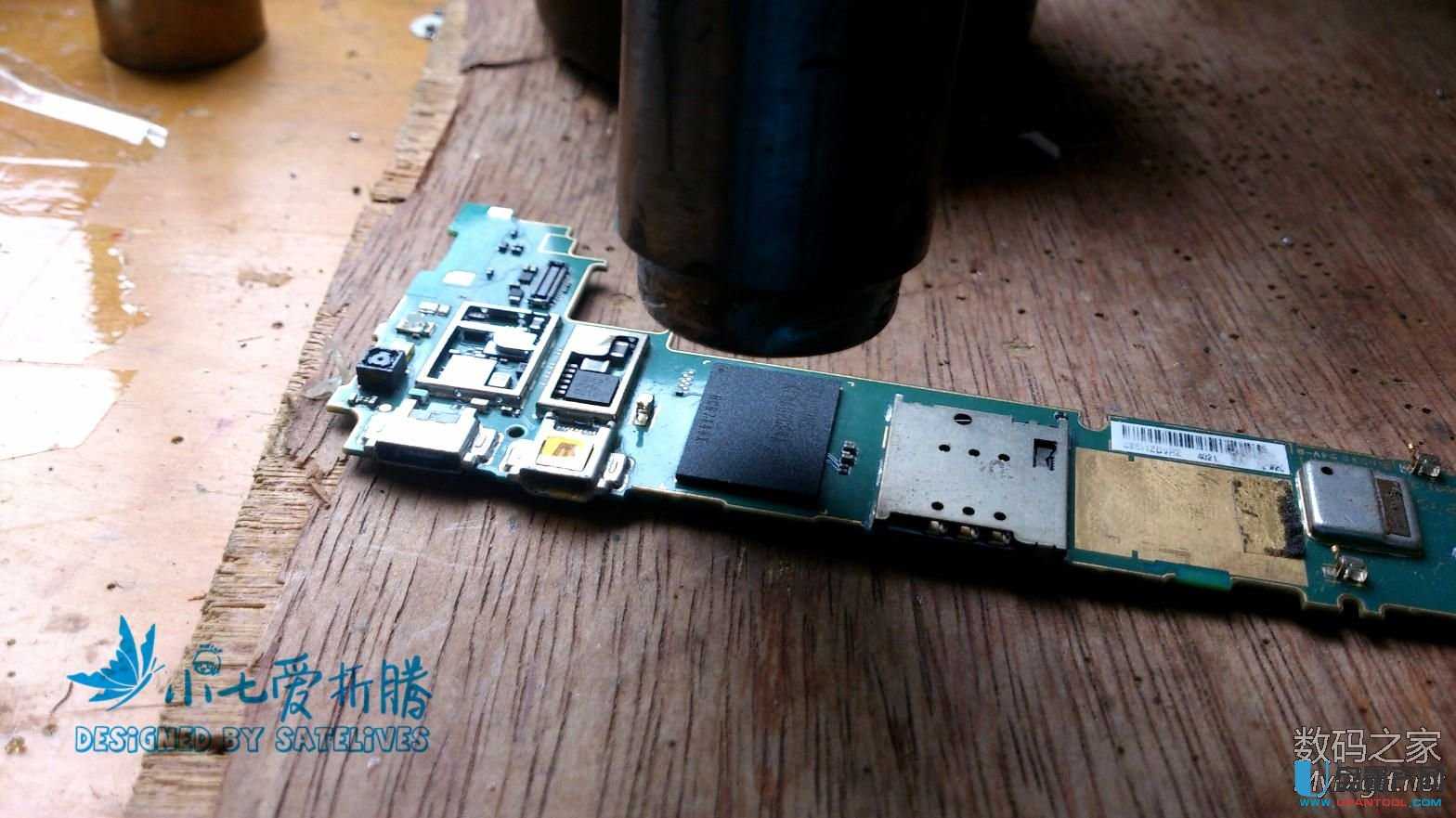

   接下來，我們要用熱風槍（顧名思義，能散發出很熱的風的槍），把芯片拆下來，風槍350度，風速3，一會兒就把芯片拆下來了，現在還買一送二，首先你可以看到電路板上助焊劑受熱而揮發的屢屢青煙，然后你還可以聞到一股電路板加熱后酸爽的氣息~紅燒牛肉面，就是那個味~

   有人問如果沒有熱風槍，那么芯片怎么拆下來？其實很簡單，打開你的煤氣爐，用鉗子夾住電路板，然后把FLASH芯片的那面朝上，煤氣爐開小火，把電路板放在火焰的上方5-8厘米處烤，一邊烤一邊晃，溫度夠了芯片自然就可以拆了....當然，氣味是不太好聞。注意通風，雖然我不建議這樣做，推薦借熱風槍。

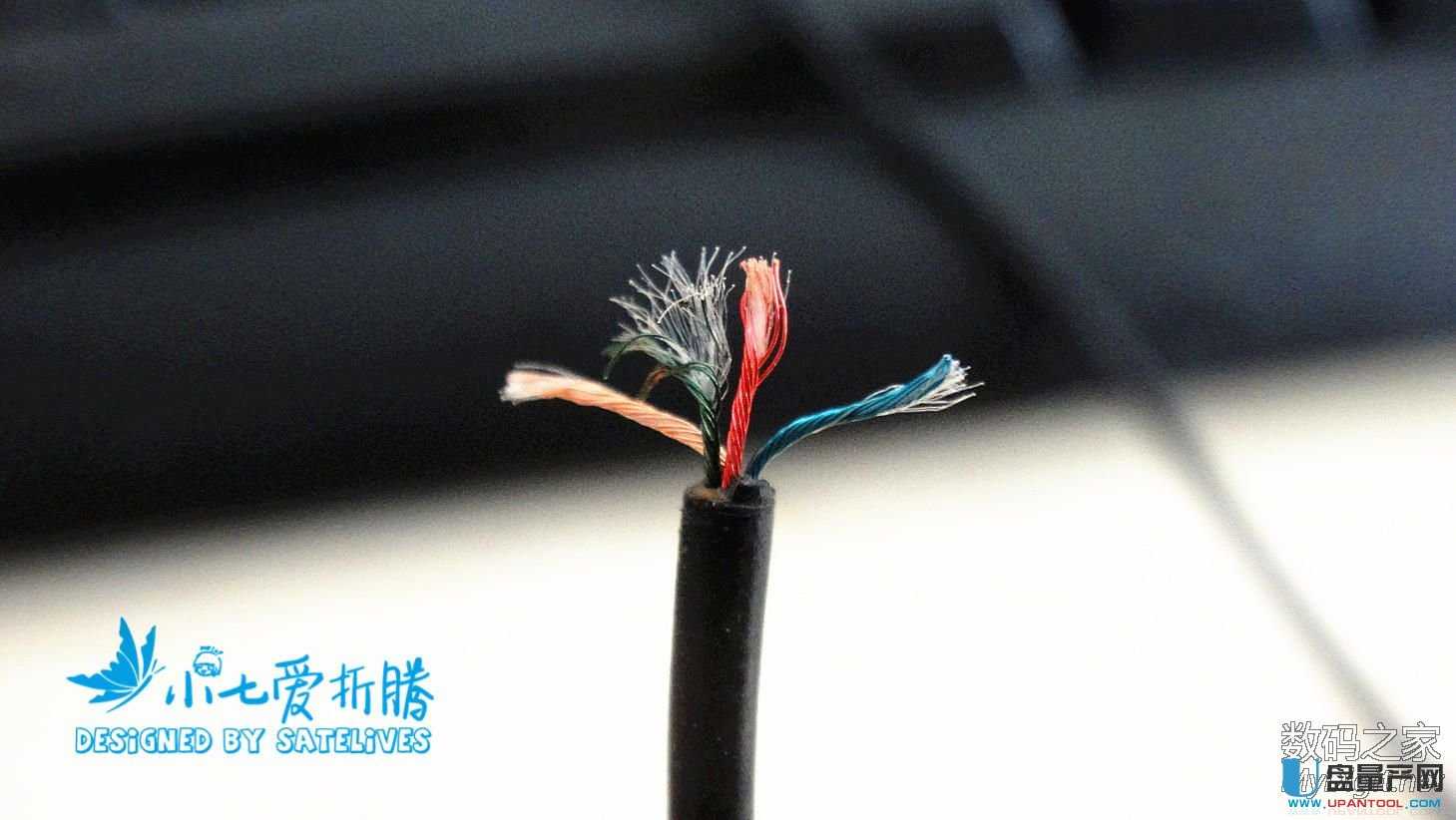

由于芯片的焊盤非常小，所以要用非常細非常細非常細非常細非常細的線去焊接，在這里用的是耳機線里面的一根銅絲

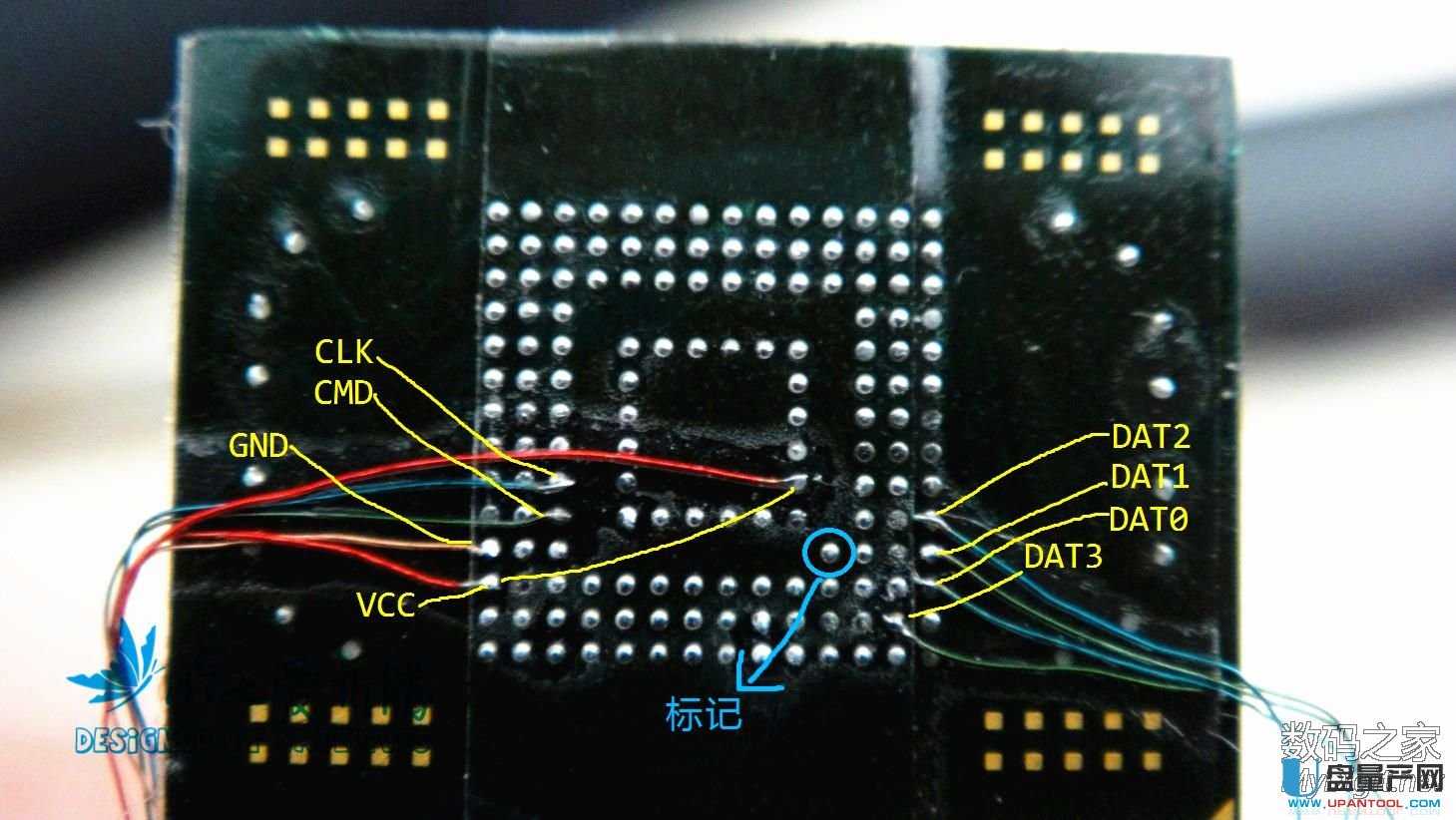

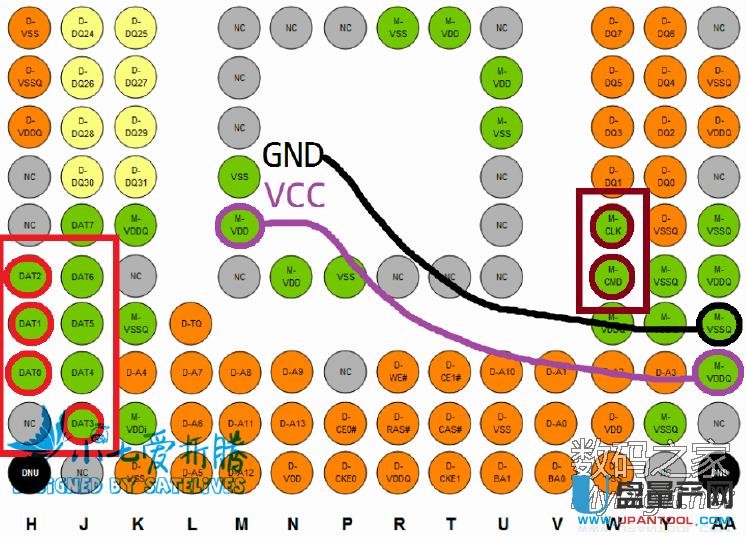

  eMMC 芯片，簡單的說就是一個集成了控制器的閃存芯片，再簡單點說，可以通過讀卡器，類似內存卡一樣去使用它，這時候你需要把芯片上對應的引腳接到讀卡器上，下 面是芯片的引腳圖，我們需要把 DAT0，DAT1，DAT2，DAT3，CLK,CMD,VCC,GND接到讀卡器的對應引腳上。



引腳太小，瞪了半天眼睛焊了半天才焊上去，累死了，咱硬件攻城獅也是電路板的手術醫生啊！

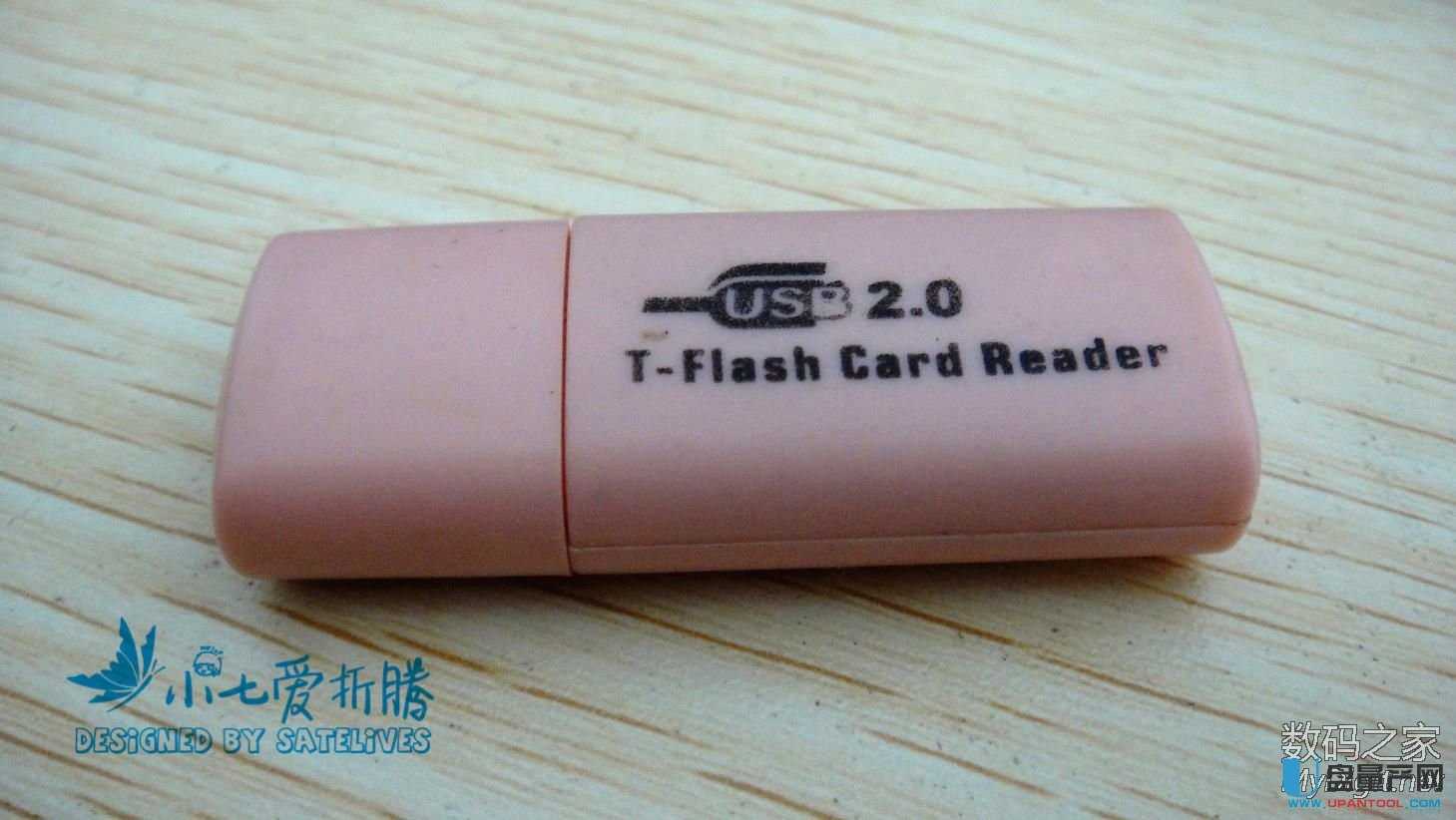

這是一個非常具有特色的讀卡器，到處都可以買到，我的買卡送的。

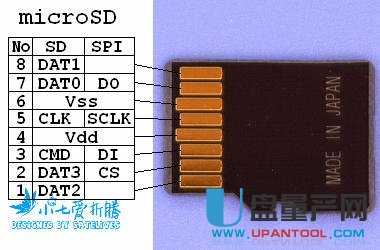

這個是TF內存卡的引腳定義圖

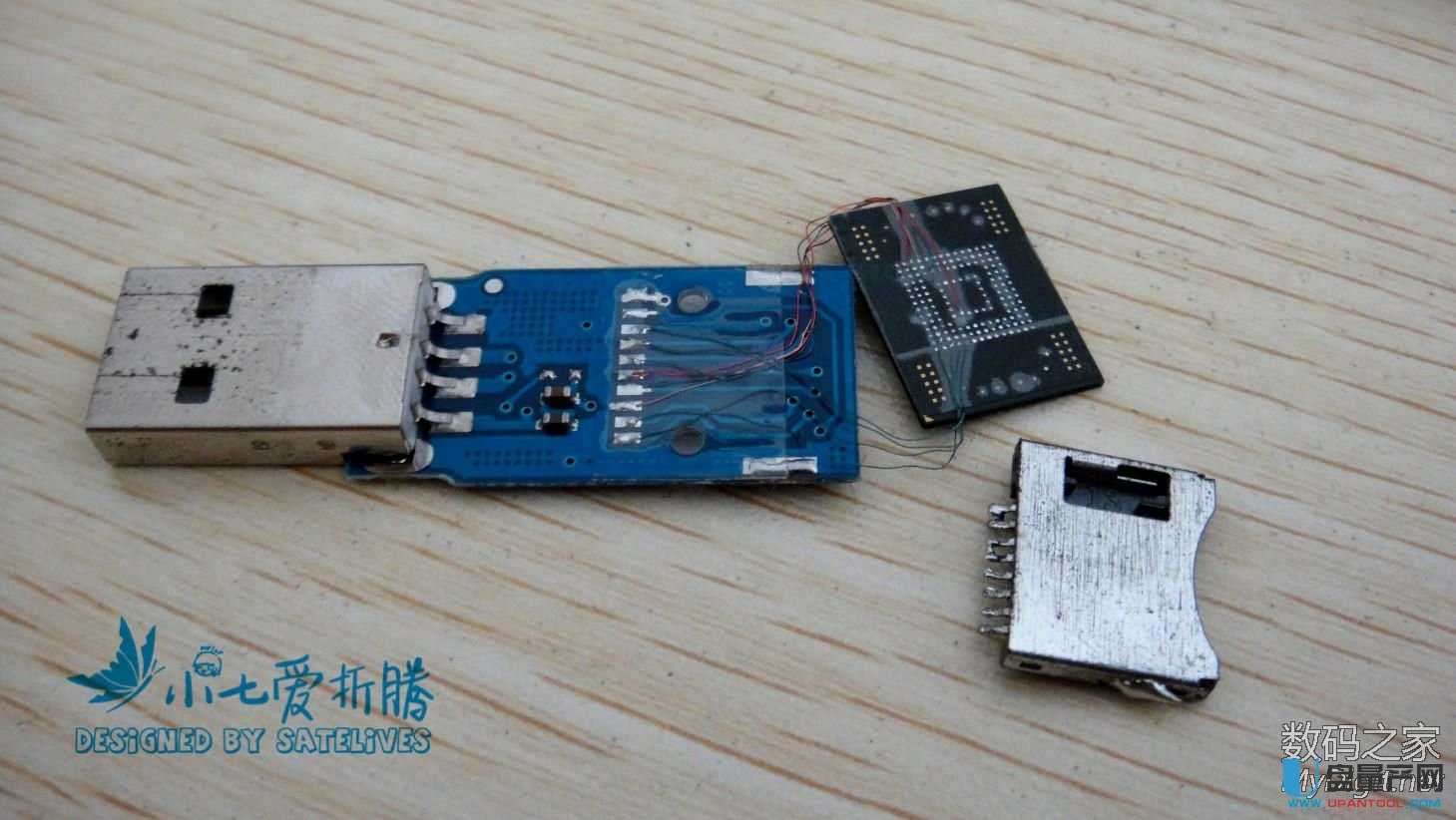

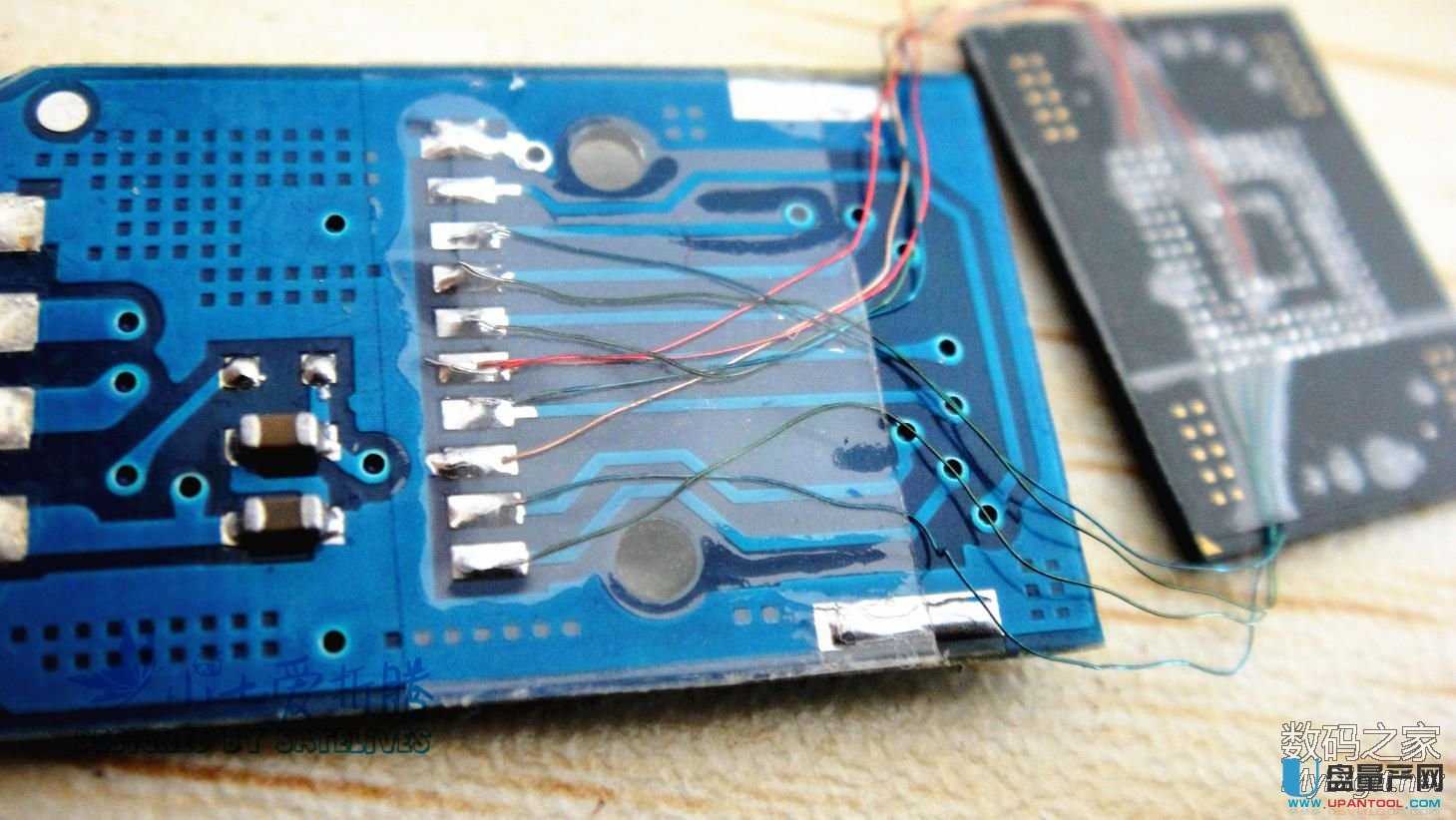

把讀卡器的卡座拆下來，然后把芯片接出來的線，照著內存卡的引腳接到讀卡器的焊盤上去

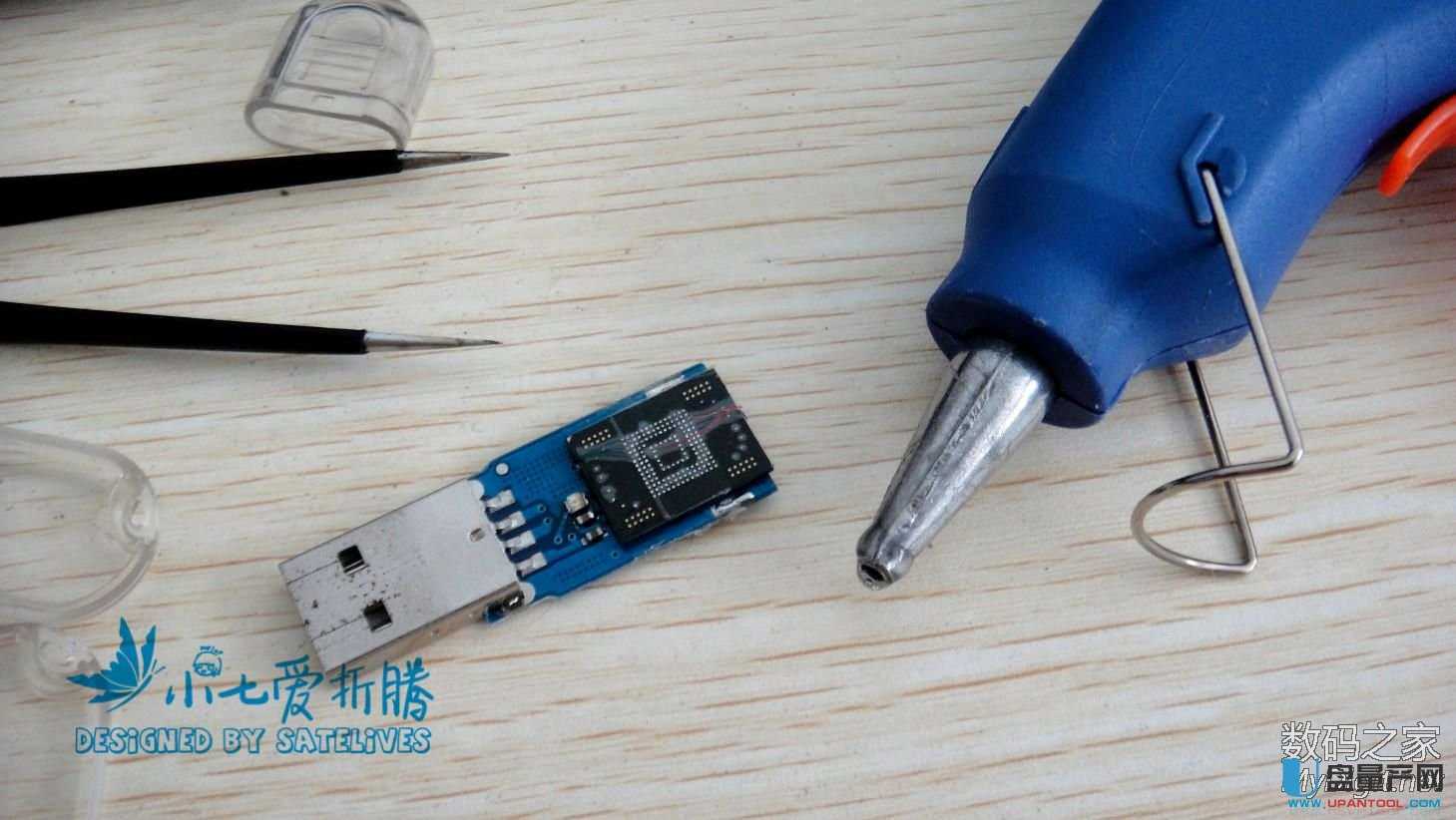

接完線后，用熱熔槍固定好芯片，防止它搖啊搖啊搖……

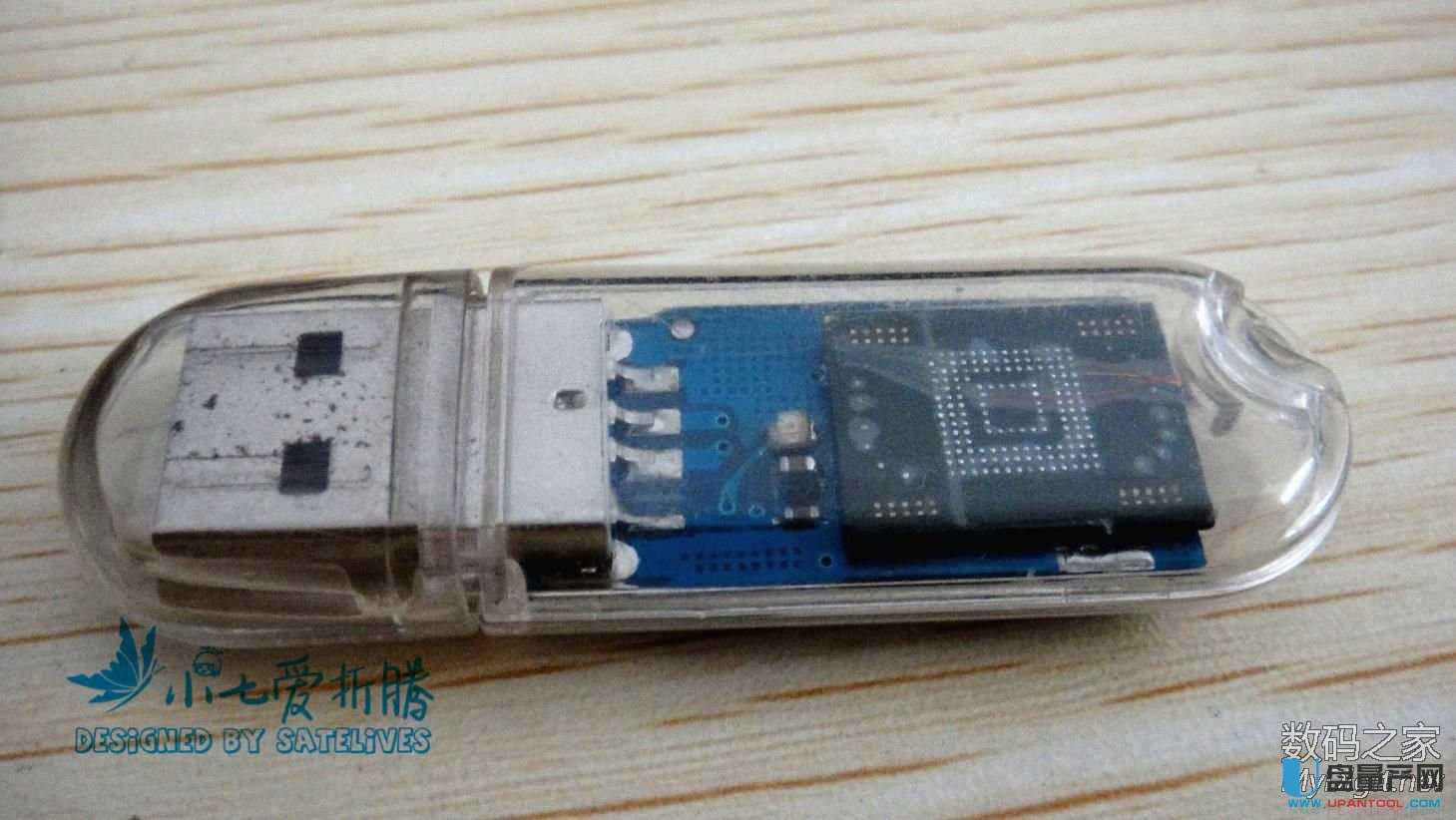

找來一個透明的外殼，看上去就知道是集21世紀最尖端技術打造出來的，連山寨都算不上的三無U盤

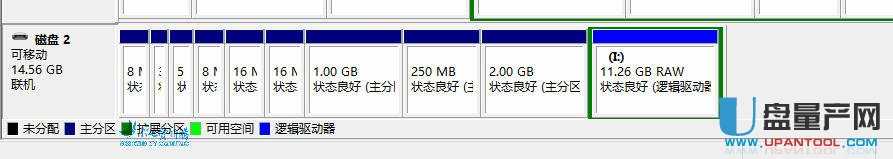

  把讀卡器插上電腦，電腦可以識別出來，說明芯片接線沒有接錯，可以看到一共有9個分區，其中前面8個是安卓系統的分區，用于存放安卓系統數據，虛擬內存分區 等，后面一共11.26GB的那個才是用戶分區，也就是給你存放數據的地方，現在，我們要做一件驚天地泣鬼神的事情，那就是對這個11.26GB大小的分 區進行數據恢復

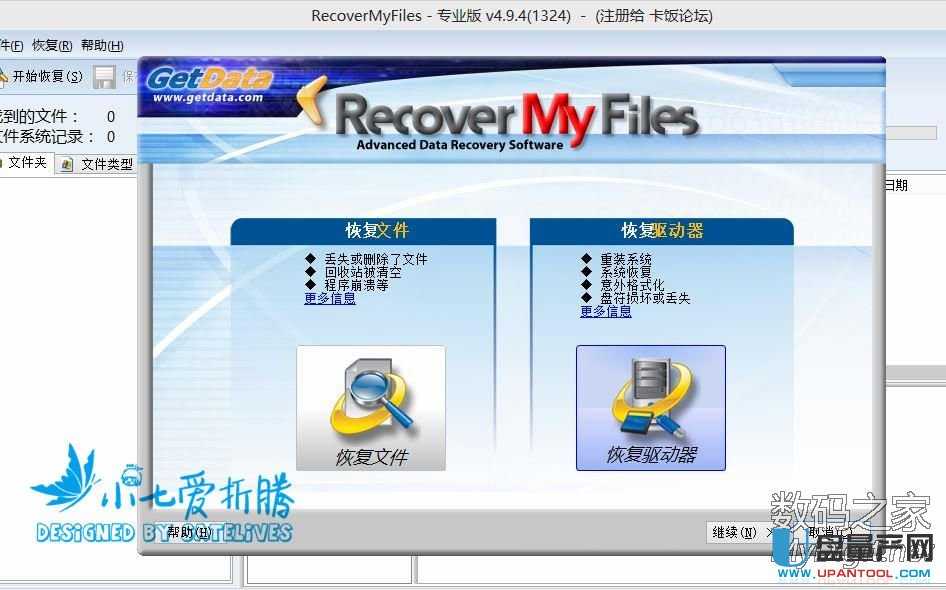

   來來來，好戲開場了， 是數據恢復軟件，首先說明，我不是隱私偷窺狂，我這么做只是為了告訴大家壞的手機不能亂丟，是一種具極具社會公益性質的事情，應該得到大家的掌聲，而不是為了偷看里面的相片，雖然我已經看了...

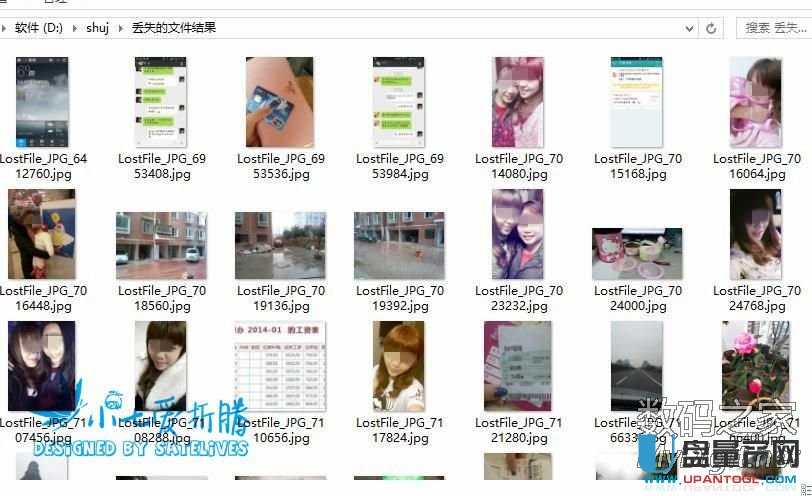

看吧看吧看吧看吧，知道為什么壞手機不能亂丟了吧


   當然，也有一些數據被破壞了，不過通過對這段損壞的照片進行數據分析， 還可以知道這個手機是 索尼愛立信的LT22i，這張損壞照片的拍攝時間是2014年2月5號，12點20分52秒


當然，她遇到的是一個心地善良，集正義于一身，歡樂的下位機程序猿+萌蠢的硬件攻城獅+超凡的調機顧問的我，所以我不僅沒做壞事，還幫她把所有留下來的數據都銷毀了，作為補償，這個芯片就歸我所有，把所有的分區都刪除掉，然后用來當做U盤了

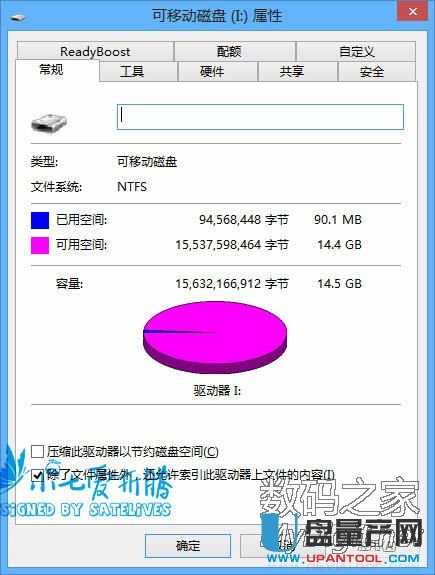

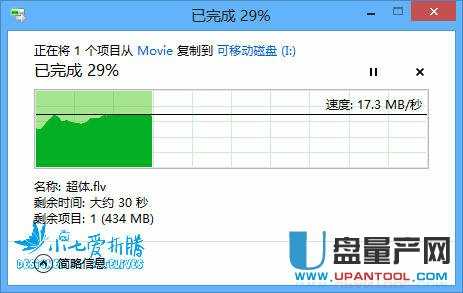

速度還不錯，寫入可以達到17.3MB/S，不過三星官方給的數據是，最大寫入是35MB/S，讀取是80MB/S


數據恢復結論：
這個壞的電路板是來自   索尼 愛立信的LT22i手機
這個手機的主人是一個在桂林XXX學院讀書，2010屆的萌妹紙
這個萌妹紙現在可能已經工作了，可能她或者她的公司在XXX

      當當當，看完后是不是驚出一身冷汗？本次只是恢復了部分照片類型的數據，如果把所有數據都恢復出來分析，估計連你的QQ好友，你的電話本里的電話號碼，短信的內容等等等的數據都恢復出來，看你還敢不敢把壞的手機亂扔 ~

      那這樣的話，如果自己的手機想賣給別人，又擔心別人對手機進行數據恢復，泄露自己的隱私怎么辦呢？這個簡單，我們對數據進行覆蓋，讓他沒辦法恢復就OK了，方法很簡單，往你手機里存電影，裝不下了存MP3，MP3存不下了存文本文檔，直到把空間塞滿，這樣，所有的數據區都被你下載進去的數據給覆蓋了，這樣再強大的恢復軟件也沒轍了
完~

   注： 本旨在告訴大家要保護好自己的隱私，如果有廢棄不要，或者轉賣他人的手機要注意對數據進行銷毀，不會花費很長時間，但是能夠?qū)δ愕碾[私數據進行一定的保 護。本文為了保護原機主的隱私，已經對照片的關鍵部位打上了馬賽克，如果原主人不同意請及時聯系小七刪除，此外，小七沒有對內存卡的所有數據進行恢復，僅僅是恢復了幾張照片，用于教程，并未用于其他用途，并且原文件已經刪除。
