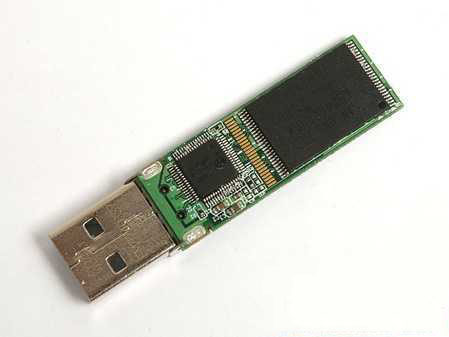

U盤,全稱USB閃存盤,英文名“USB flash disk”。 它是一種使用USB接口的無需物理驅動器的微型高容量移動存儲產品,通過USB接口與電腦連接,實現即插即用。U盤連接到電腦的USB接口后,U盤的資料可與電腦交換。而之后生產的類似技術的設備由于朗科已進行專利注冊,而不能再稱之為“優盤”,而改稱“U盤”。后來,U盤這個稱呼因其簡單易記而因而廣為人知,是移動存儲設備之一。現在市面上出現了許多支持多種端口的U盤,即三通U盤(USB電腦端口、iOS蘋果接口、安卓接口)。 U盤內部存儲結構原理及組成是怎么樣?有時候u盤出現損壞之后,我們會自行拆分u盤來解決故障,但不了解清楚U盤內部存儲結構原理及組成的話是很難成功拆分的,所以今天快啟動小編為大家分享U盤內部存儲結構原理及組成的知識點,一起來看看吧。 所謂“USB閃存盤”(以下簡稱“U盤”)是基于USB接口、以閃存芯片為存儲介質的無需驅動器的新一代存儲設備。U盤的出現是移動存儲技術領域的一大突破,其體積小巧,特別適合隨身攜帶,可以隨時隨地、輕松交換資料數據,是理想的移動辦公及數據存儲交換產品。 U盤使用標準的USB接口,容量一般在2G~64G之間,最高容量已有256G的產品,能夠在各種主流操作系統及硬件平臺之間作大容量數據存儲及交換。其低端產品的市場價格已與軟驅接近,而且現在很多主板已支持從U盤啟動,實用功能更強。總體來說U盤有著光驅不可比擬的優勢,主要具有體積小、功能齊全、使用安全可靠等特點。 U盤的結構基本上由五部分組成:USB端口、主控芯片、FLASH(閃存)芯片、PCB底板、外殼封裝。其中,主控芯片可由部分公司自行研發,而價格最貴的部分是FLASH(閃存)芯片,可占到U盤總價的6/7左右,且一般使用是品牌廠商的,目前市場品牌種類繁多,如:三星、海力士、東芝和Intel等等,因目前閃存芯片價格不同,三星的價格最高,其中需要注意的是:必須事先對閃存芯片與注入的軟件進行測試,以確實哪種閃存芯片能快速識別其ID,所以,閃存芯片的價格浮動較大,測試以前不能確定。 備注:U盤的結構比較簡單,主要是由USB插頭、主控芯片、穩壓IC(LDO)、晶振、閃存(FLASH)、PCB板、帖片電阻、電容、發光二極管(LED)等組成。 USB插頭:容易出現和電路板虛焊,造成U盤無法被電腦識別,如果是電源腳虛焊,會使U盤插上電腦無任何反映。有時將U盤搖動一下電腦上又可以識別,就可以判斷USB插口接觸不良。只要將其補焊即可解決問題。 穩壓IC:又稱LDO,其輸入端5V,輸出3V,有些劣質U盤的穩壓IC很小,容易過熱而燒毀。還有USB電源接反也會造成穩壓IC燒毀。維修時可以用萬用表測量其輸入電壓和輸出電壓。如無3V輸出,可能就是穩壓IC壞了。但有一種情況,輸出電壓偏低,且主控發燙,這時就是主控?zé)恕?/p> 還有些U盤會在USB+5V和穩壓IC之間串一個0歐姆的保護電阻,此時穩壓IC沒有5V輸入電壓就是它壞了。現在許多主控都將LDO集成到主控內部了,所以我們會看到許多U盤都沒有外置LDO了,它們都是USB+5V電壓直接輸入。這種情況就要換主控了。 晶振:早期的U盤大多都是用6M的晶振,現在的U盤則普遍采用12M晶振。晶振不耐摔,所以它是U盤上的易損件,最好的維修方法就是用相同頻率的晶振直接代換。 主控芯片:主控制芯片負責閃存與USB連接,是U盤的核心,我們一般所說的U盤方案就是指主控芯片的型號。量產工具也是與它對應的。有些主控芯片還要輸入3V的電壓給FLASH供電,保證閃存的正常工作。 FLASH焊盤:它的作用是固定閃存,使閃存與主控連接。受外力擠壓后容易使閃存與焊盤接觸不良,這時會造成電腦上的U盤打不開,無法存儲文件等。只要將閃存的引腳補焊一下就可以修復,也即我們常說的拖焊。 在市面上,有各式各樣的U盤,可愛、簡潔普通的,但是撕下U盤的外衣,你會發現,跟普通的電子一樣,都是由電路板組合起來的。好了,知道了U盤的結構,可能有些朋友在遇到U盤損壞時,會想要拆開來解剖的吧。 U盤的基本工作原理也比較簡單:USB端口負責連接電腦,是數據輸入或輸出的通道;主控芯片負責各部件的協調管理和下達各項動作指令,并使計算機將U盤識別為“可移動磁盤”,是U盤的“大腦”;FLASH芯片與電腦中內存條的原理基本相同,是保存數據的實體,其特點是斷電后數據不會丟失,能長期保存;PCB底板是負責提供相應處理數據平臺,且將各部件連接在一起。當U盤被操作系統識別后,使用者下達數據存取的動作指令后,USB移動存儲盤的工作便包含了這幾個處理過程。 U盤內部存儲結構原理及組成的知識點就為大家分享完畢了,相信對看完之后都有一定的了解了吧,大家了解清楚U盤內部存儲結構原理及組成,遇到u盤壞了還能懂得修復,希望大家都能得到幫助。 U盤最大的優點就是:小巧便于攜帶、存儲容量大、價格便宜、性能可靠。 |
