一、客戶需求

客戶公司里面有一套睿易無線AC和兩個AP，需要重新調試一下？對于調試過睿易無線AC的來說，還是比較簡單的，今天即到哥，就把配置過程寫下來，僅供參考。

二、無線RAC200B調試

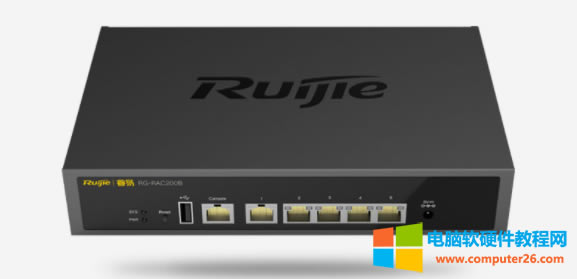

睿易無線AC-RAC200B默認WEB服務開啟的設備IP：192.168.110.1，admin/admin超級管理員，擁有所有權限。

客戶公司主路由器也是睿易的，在新調試的網絡中，沒有電腦和無線連接到由器上，可以查看AP是否已經獲取IP地址，是否和AC可以正常通信。

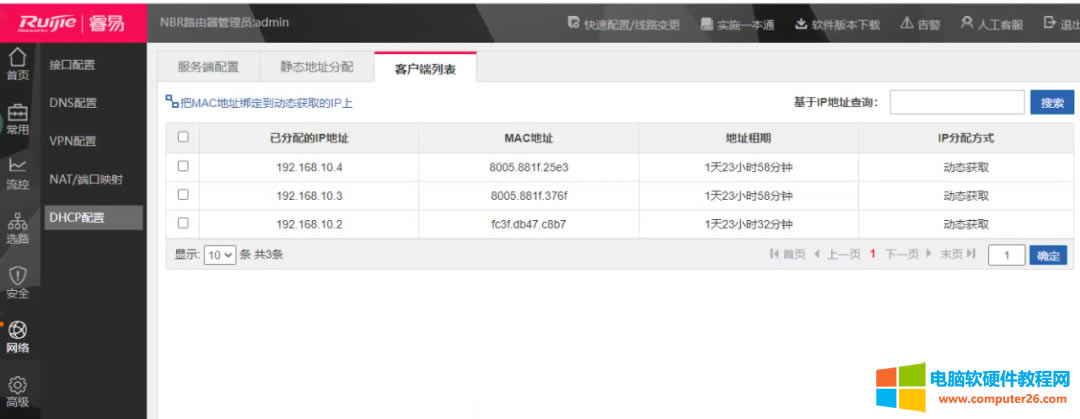

查看有三個設備已經獲取到IP地址。這三個IP地址，兩個是AP的，一個是電腦獲取的。

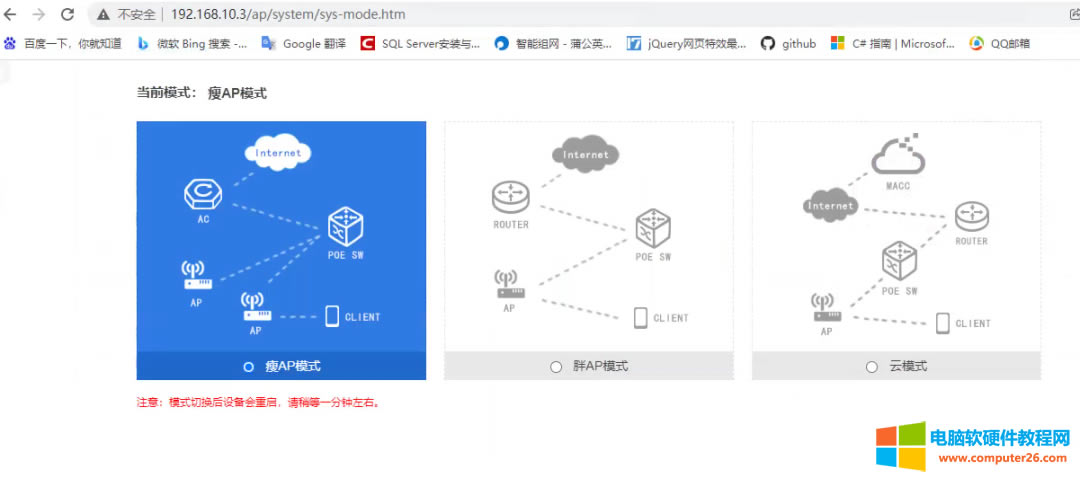

隨便登錄一個IP地址，這個AP可以更改三種模式。

瘦AP模式，這個模式就是AP需要與AC共同使用，AC通過CAPWAP隧道與AP通信，來管理所有AP，對AP的SSID及密碼等配置。

胖AP模式，這個就是不需要AC來管理，直接可以自己進行配置網絡上網，可以自已配置SSID及密碼等配置。

云模式，這個可以通過云端來管理。

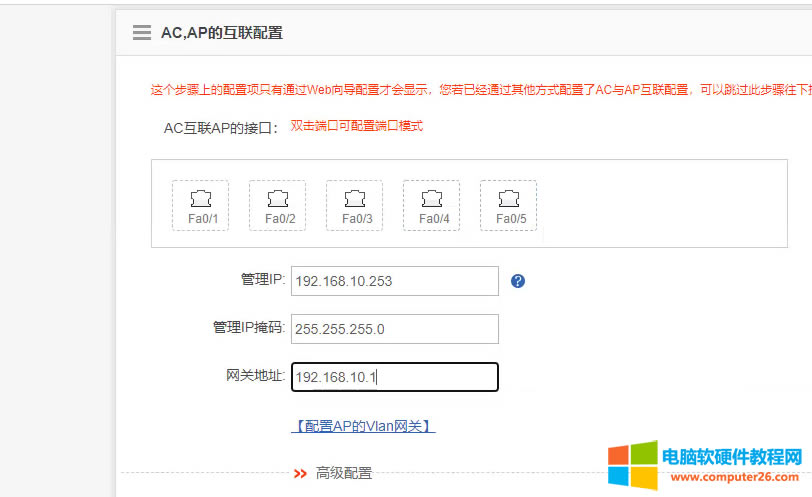

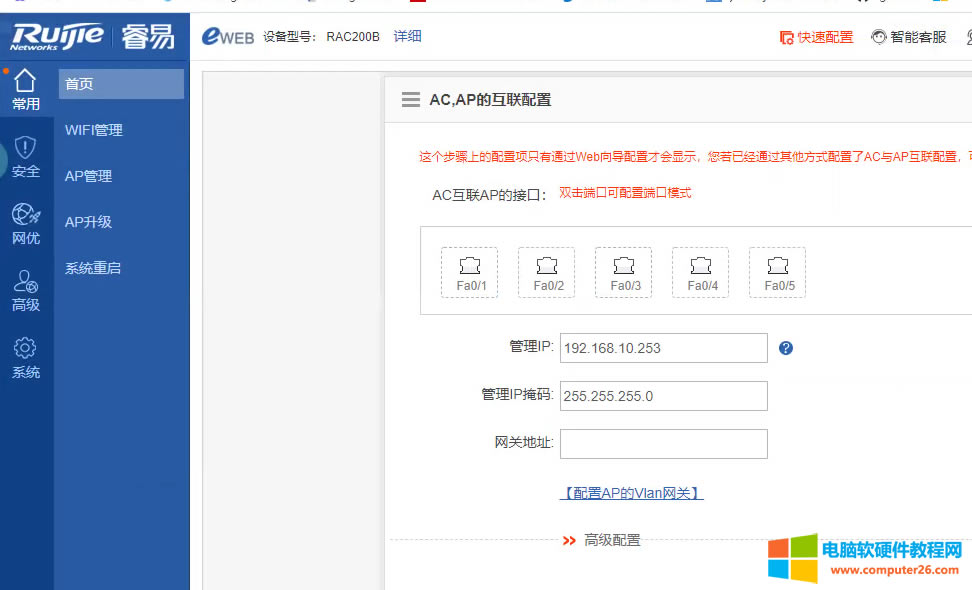

由于我們知道的AC的地址是192.168.110.1，那需要把AC的IP地址更改和AP同一個網段。將電腦地址更改為192.168.110.2登錄192.168.110.1，然后將IP地址更改為192.168.10.253。

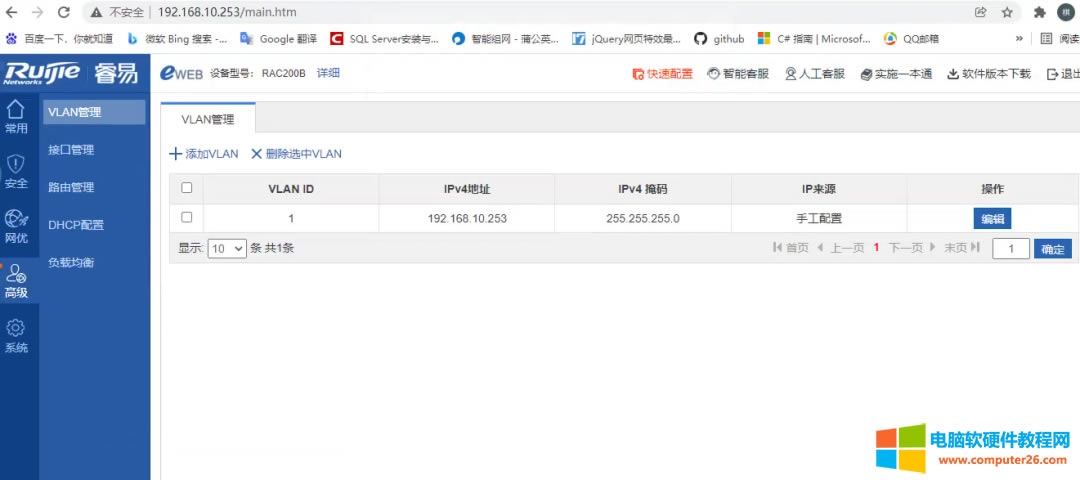

查看可以在VLAN管理中，可以看到IP地址已經更改為192.168.10.253。

網關就是主路由器的ip地址，192.168.10.1

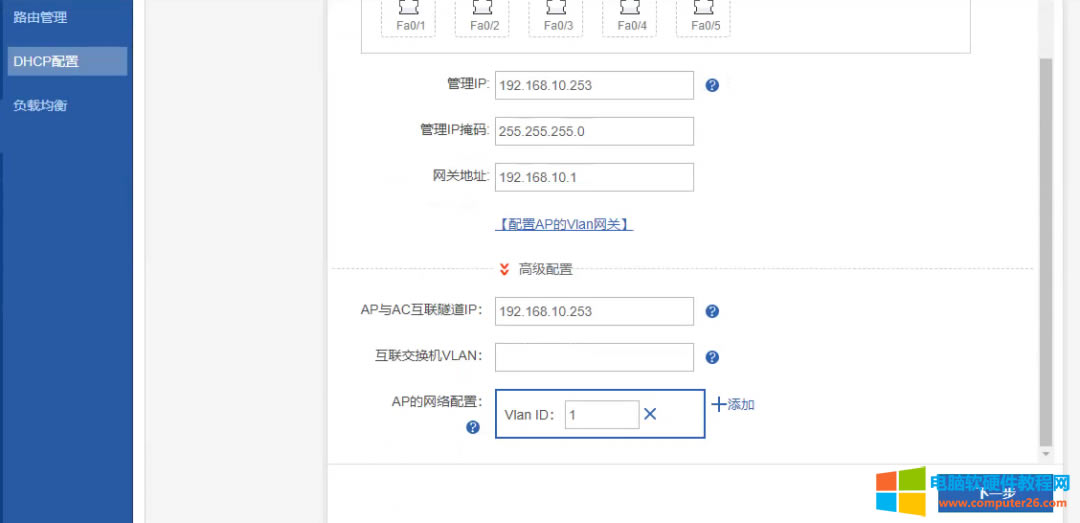

在此處可以看到AP與AC互聯隧道IP是192.168.10.253。這時說明AP與AC之間可以正常創建CAPWAP隧道了。

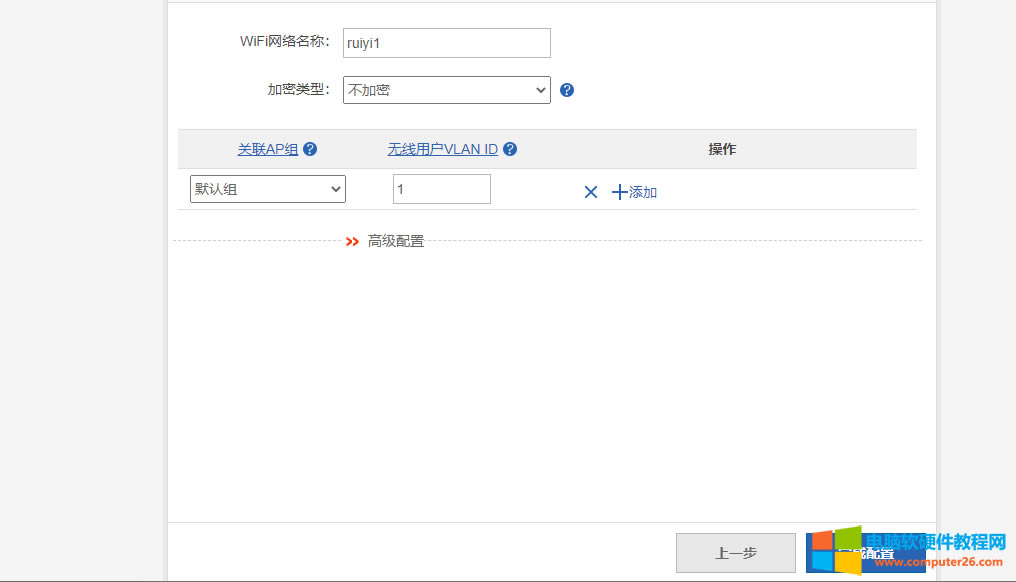

下一步的時候，也可以配置無線信號的，但是不建議在這邊創建無線網絡。

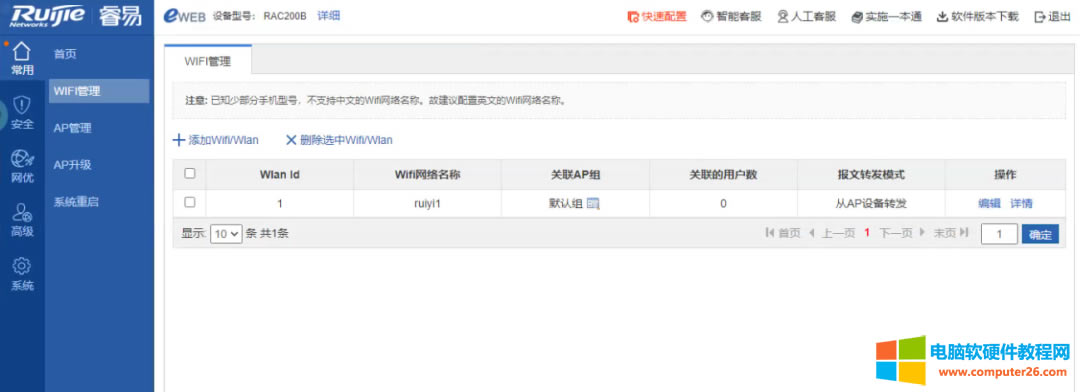

將之前創建的無線SSID刪除。

直接在AC中，選擇快速配置。

選擇添加。

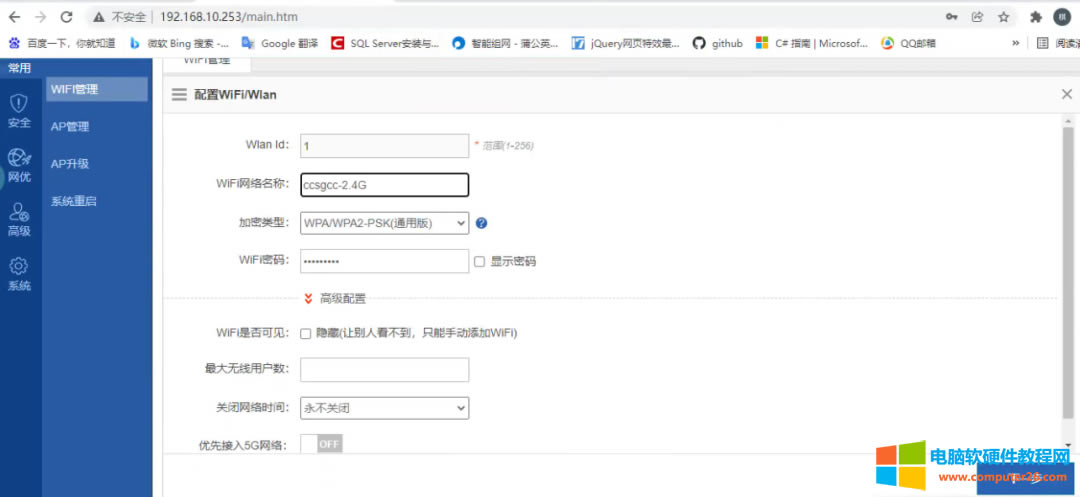

配置無線名稱及無線密碼。這里我們先選擇配置2.4G。

WPA/WPA2-PSK（個人版）：基于共享密鑰的WPA模式，安全性很高，設置比較簡單，適合普通家庭用戶和小型企業使用。

WPA/WPA2-802.1x（企業版）：采用Radius服務器進行身份認證并得到密鑰的WPA或WPA2安全模式。由于要架設一臺專用的認證服務器，代價比較昂貴且維護也很復雜，所以不推薦普通用戶使用此安全類型。

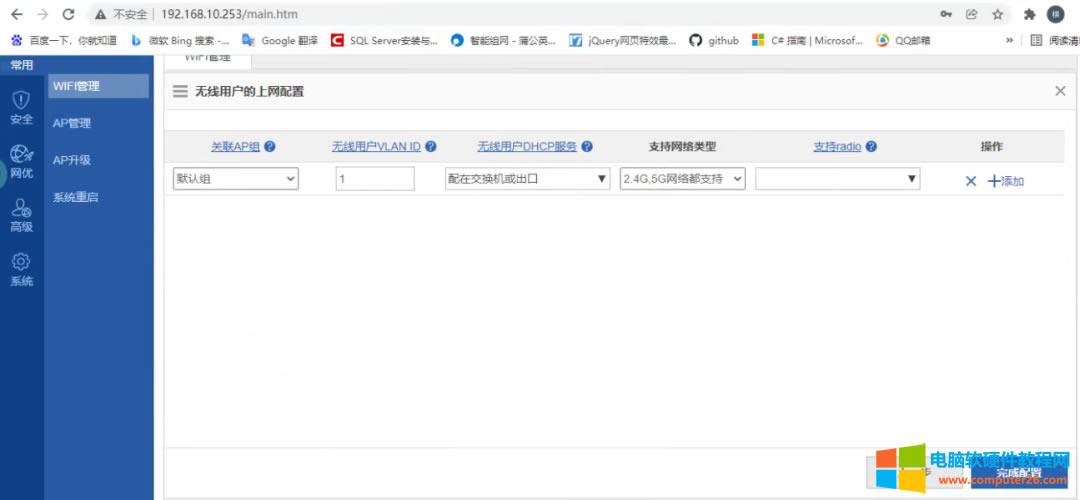

選擇AP組，設置無線用戶所在VLAN及無線用戶的DHCP服務，點擊“完成配置”即可。

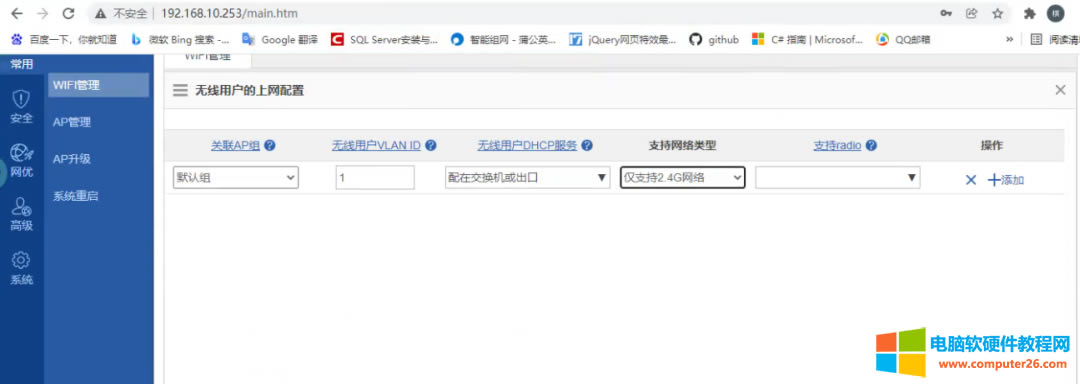

在支持網絡類型中，選擇僅支持2.4G網絡。

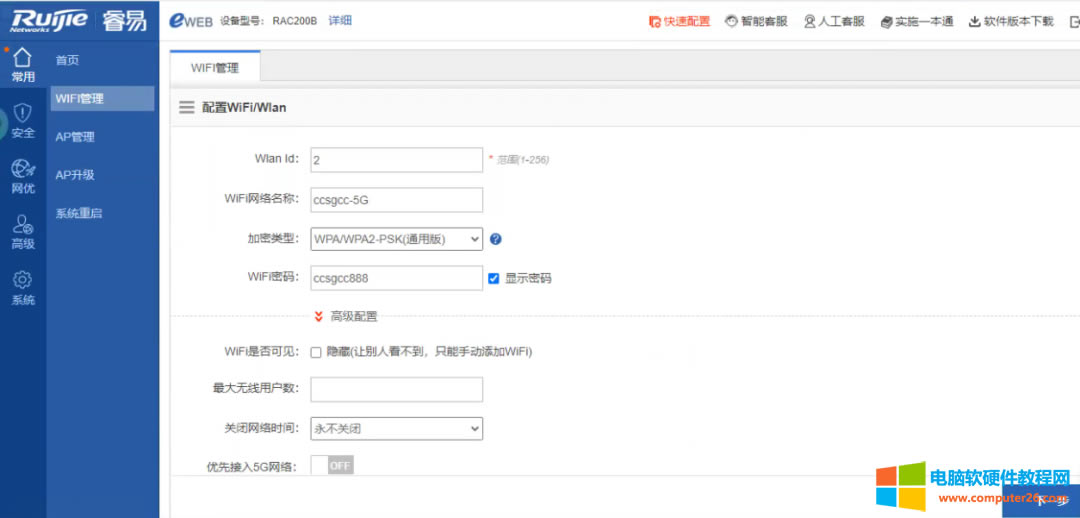

這時再創建一個5G信號。

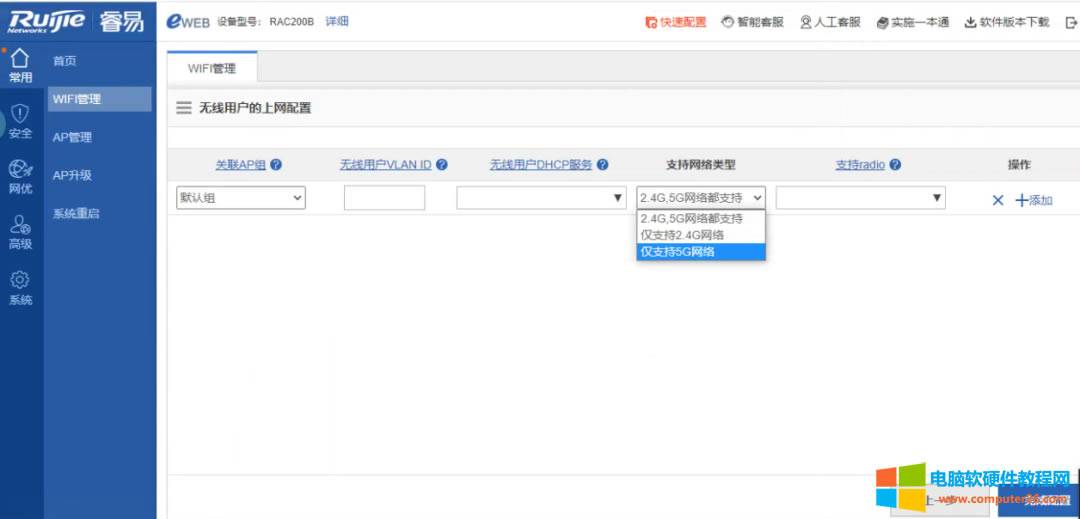

在支持網絡類型里面，選擇僅支持5G網絡。

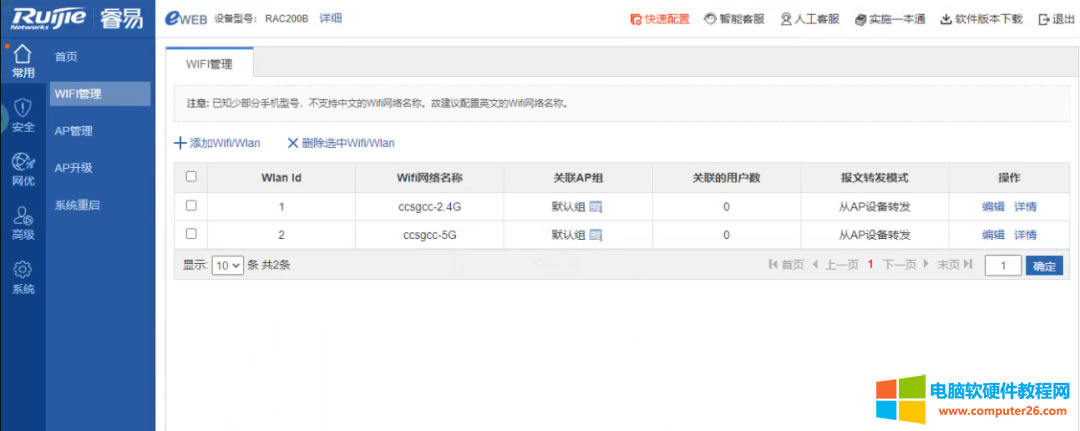

這樣一個公司的2.4G無線網絡和5G的無線網絡已經創建完成了。

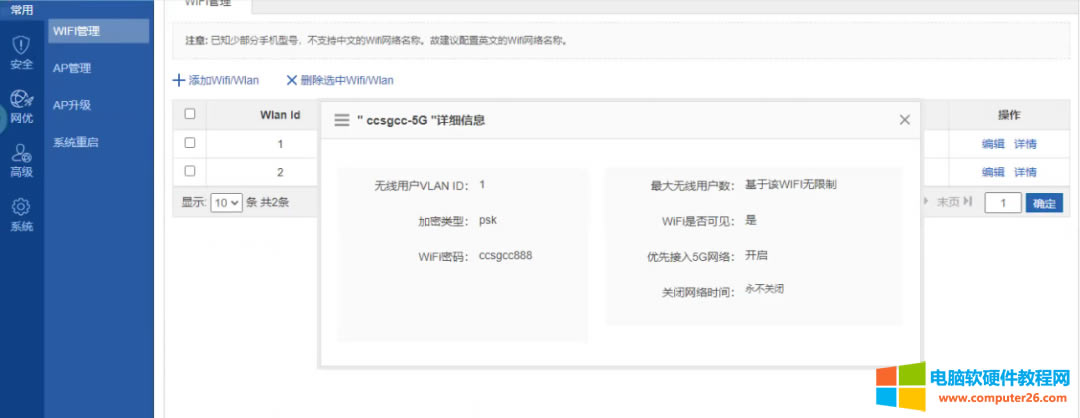

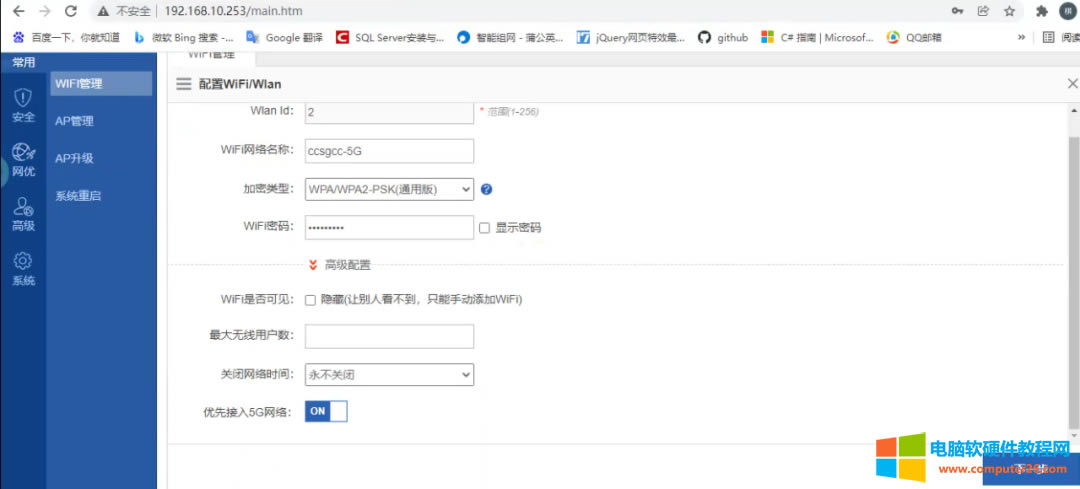

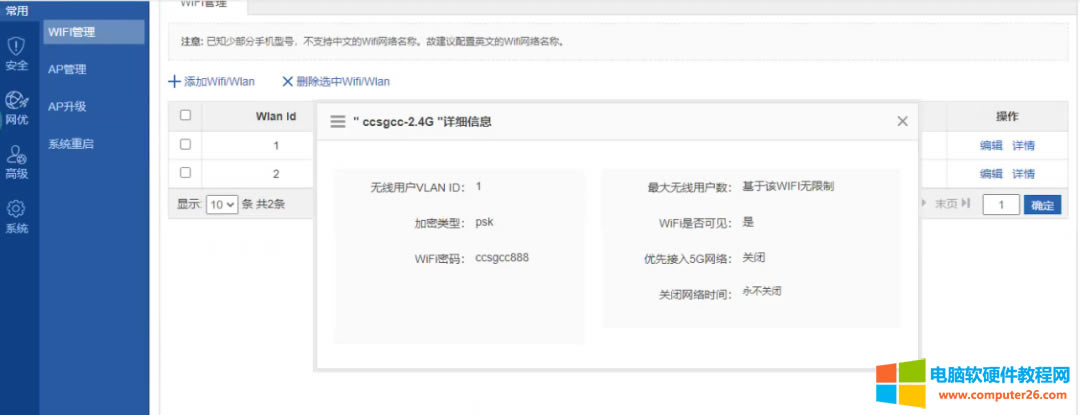

可以查看無線信號的配置情況，是否選擇優先接入5G網絡等等。

下面調整的參數僅供參考。

注：

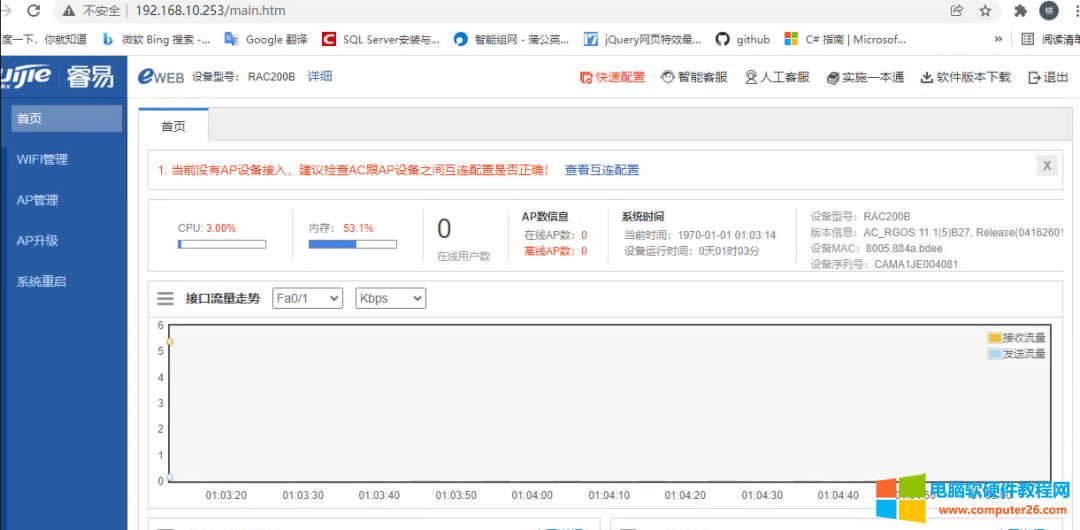

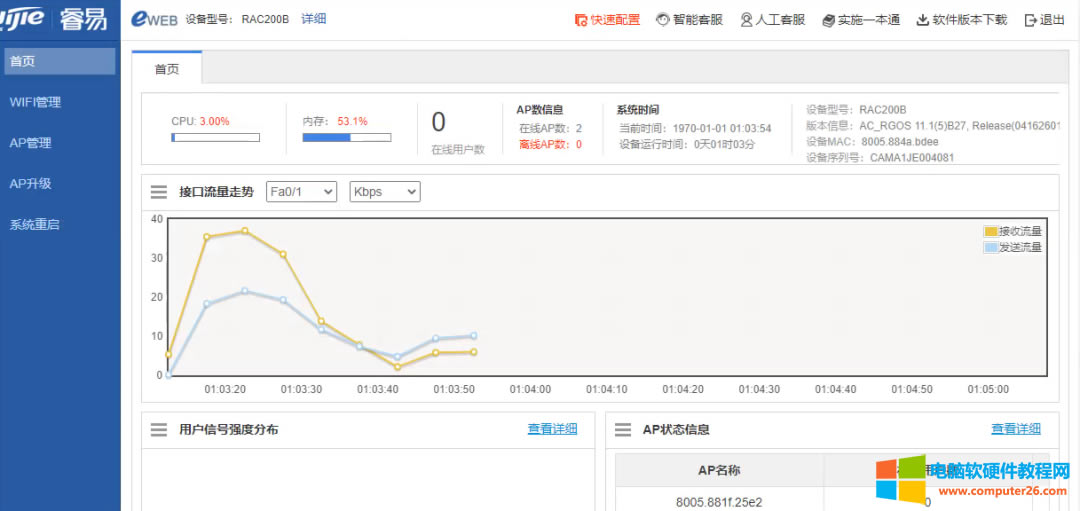

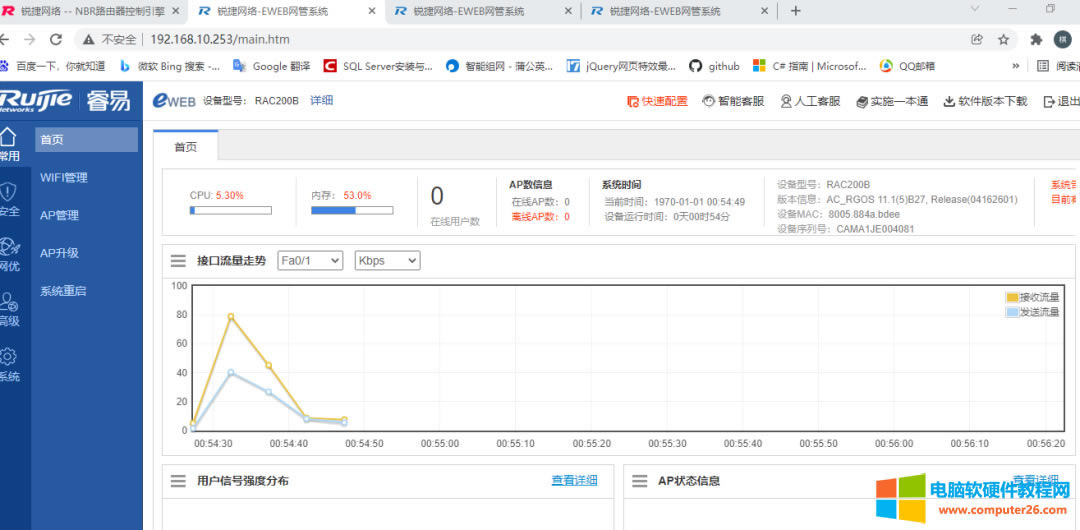

“AC概覽”可以讓您一目了然查看AC設備的基本信息，如設備MAC地址、設備型號，系統運行時間，版本信息，AC設備接口的流量趨勢，AC的接口信息可以了解全部管理AP的最新動態，用戶趨勢圖，無線Wi-Fi的用戶數占比，及設備的cpu和內存的走勢圖。

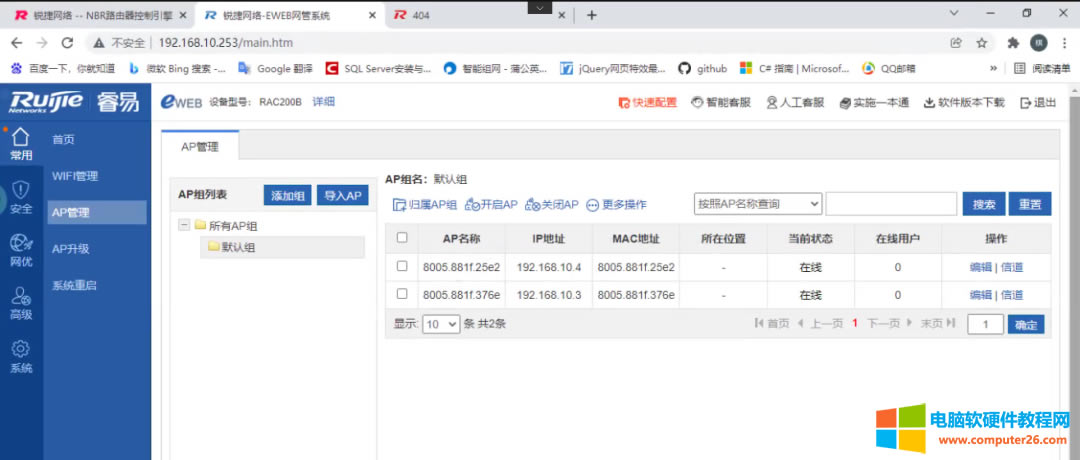

AP列表展示的當前設備的ap的基本信息
