樓道交換機應用—MTU/PORT vlan設置案例

發布時間:2025-04-07 文章來源:xp下載站 瀏覽:

無線路由器可以實現寬帶共享功能,為局域網內的電腦、手機、筆記本等終端提供有線、無線接入網絡。本文指導如何快速設置路由器連接寬帶上網。

一、MTU VLAN的設置與應用

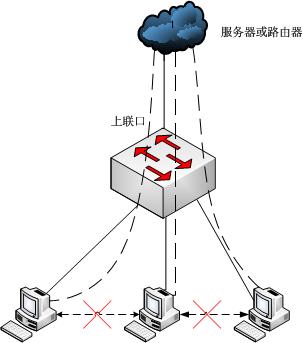

MTU VLAN(Multi-Tenant Unit VLAN)是將交換機上的普通端口分別與上聯端口劃分為一個單獨的VLAN,使得普通端口只能和上聯端口通信,而普通端口之間無法相互通信,如下圖所示。MTU VLAN可以起到用戶隔離,防止病毒傳播和網絡攻擊的作用。

樓道交換機應用—MTU/PORT vlan配置實例本站

我司樓道型交換機TL-SF1008L、TL-SF1016L、TL-SF1024L出廠默認設置為MTU VLAN,最后一個端口為上聯端口。


二、PORT VLAN的設置與應用

Port VLAN是基于端口的VLAN,只有處于同一VLAN的端口之間才能相互通信。Port VLAN一般適用在同一個交換機下的VLAN劃分,若是跨交換機的VLAN劃分則需使用基于802.1Q的TAG VLAN。

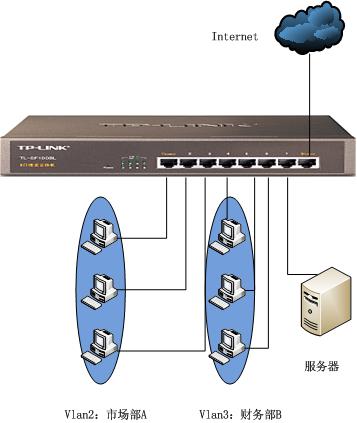

Port VLAN舉例----某公司的兩個部門:市場部A和財務部B,以及一個資源服務器,部門所有電腦和服務器均連接在同一個樓道交換機(TL-SF1008L)下,如下圖所示:

樓道交換機應用—MTU/PORT vlan配置實例本站


網絡需求

1.市場部A和財務部B之間不能通信。

2.市場部A和財務部B都可以訪問服務器。

3.市場部A可以訪問Internet。

4.財務部B不能訪問Internet。

需求分析

1.確認VLAN類型----Port VALN

2. 進行VLAN規劃----市場部A屬于VLAN 2;財務部 B屬于VLAN 3;服務器屬于VLAN 2和VLAN3;Internet端口(8號端口)屬于VLAN 2,匯總?cè)缦拢?

VLAN 2:包含端口1、2、3、7、8;

VLAN 3:包含端口4、5、6、7。

交換機配置

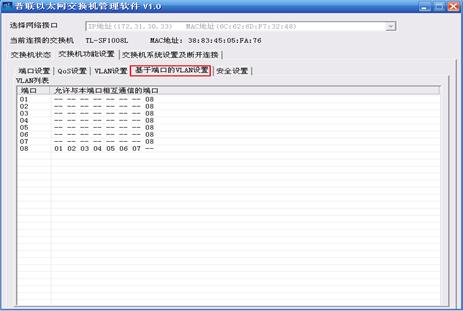

1. 通過RSSManager管理軟件連接交換機,進入菜單:“交換機功能設置”選擇“基于端口的VLAN設置”,配置界面如下圖:

樓道交換機應用—MTU/PORT vlan配置實例本站

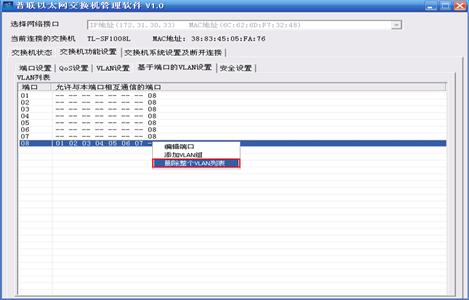

2. 在端口8上點擊右鍵,選擇“刪除整個VLAN”,如下圖所示:

樓道交換機應用—MTU/PORT vlan配置實例本站

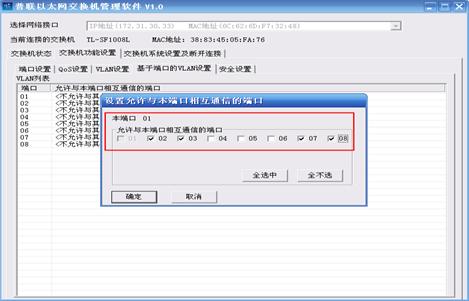

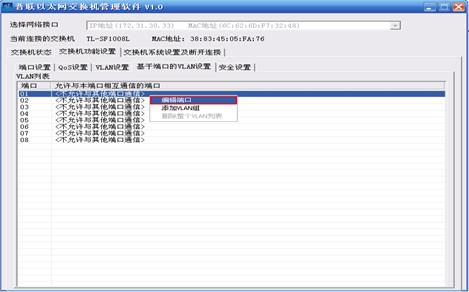

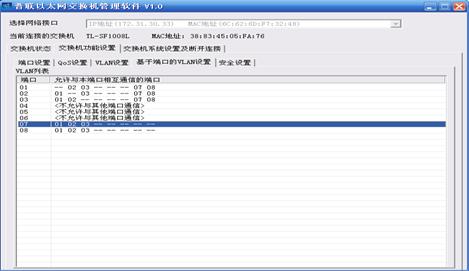

3. VLAN 2包括:1-3、7、8端口,它們彼此要能相互通信,所以需要將它們設置為同一VLAN。依次在這五個端口上點擊右鍵,選擇“編輯端口”,將需要相互通信的端口勾選,然后“確定”,如下圖所示。

樓道交換機應用—MTU/PORT vlan配置實例本站

樓道交換機應用—MTU/PORT vlan配置實例本站

樓道交換機應用—MTU/PORT vlan配置實例本站

4. VLAN 3包含:4-6、7號端口,它們彼此要能相互通信,所以需要將它們設置為同一VLAN。依次在端口4-6、7上點擊右鍵,選擇“編輯端口”,將需要相互通信的端口勾選,然后“確定”,具體操作參見VLAN 2的設置。

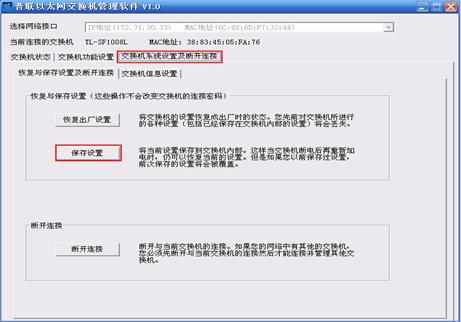

5. 保存配置,以免交換機斷電或者重啟導致配置信息丟失,如下圖所示:

樓道交換機應用—MTU/PORT vlan配置實例本站

至此,交換機可以滿足用戶的應用需求。
